从cad导入到ansys求解截面特性值的步骤

jiangbo102... 发表于 2010-6-25 11:28:00 | 显示全部楼层 | 阅读模式

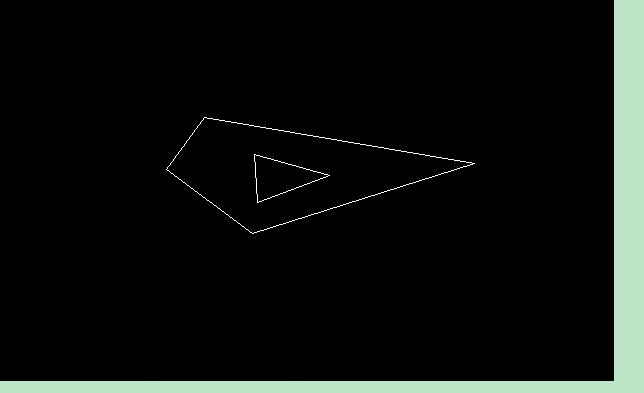

      1、在CAD中画出图形;2、用region命令将图形转化成面域;3、用subtract命令求面域的差集;4、从cad文件菜单选择输出.sat文件,框选面域,即生成.sat文件;5、从ansys file菜单中选择import-sat,导入.sat文件。6、用命令asum即可求得截面特性系数。
精彩评论倒序浏览

7913查看6评论

santang 发表于 2010-6-25 12:36:50
本帖最后由 santang 于 2010-6-25 12:40 编辑
' L9 V7 S0 O; m' [- [8 f1 i$ Q
5 ?/ i9 ^# P* u. w% W! v请教下:"用subtract命令求面域的差集"是什么意思?有啥作用?
( ^" O, @7 q' E9 [3 \6 `1 N# y
: M" E8 y3 Q0 V8 t. H顺便把实体模型的导入方法分享下吧……
举报 回复
无为 发表于 2010-6-27 10:50:36
应该是形成一个整体,空心部分就减去了
举报 回复
seulqs 发表于 2010-6-28 10:28:29
将CAD导入ansys这么简单,我了解的好像是通过一个小软件过度一下吧?
3 @6 E' _* g. S1 这个导入可以直接用作网格划分及进一步结构分析用吗?  v, c! ?# d5 o# t1 G
2 什么叫界面特性系数?
举报 回复
santang 发表于 2010-7-17 18:53:37
回复 无为 的帖子
  i8 M, k! L9 J" F+ G     这样一说倒是非常有道理!谢谢威哥啊!" _7 n$ C7 i* O4 P! p9 f
( L% u  O: @: i. q& l0 q3 n0 c

举报 回复
logi 发表于 2010-7-31 12:07:04
用midas求救挺好的,工程上midas的精度已经足够了。ansys太专业了
举报 回复
twg2012 发表于 2010-10-28 22:11:41
回复 jiangbo1026 的帖子
  t6 D' i# j* c- D+ x3 d, K6 J1 N" r, a6 K% ]. S6 l" C$ v

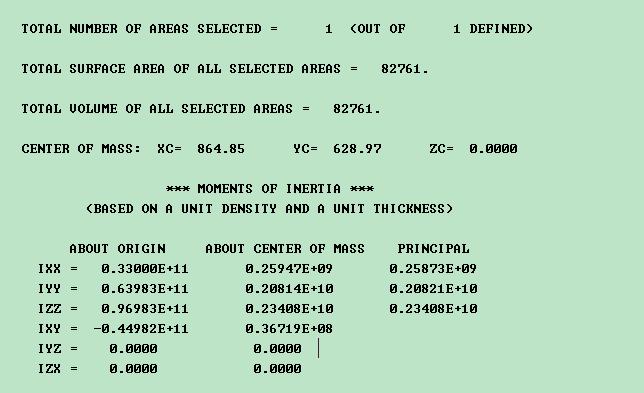

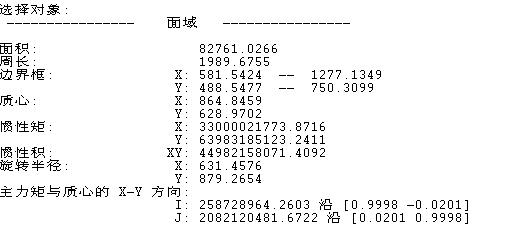

我按楼主说试算过,结果与CAD计算结果(A,Ixx,Iyy,Ixy绕质心所在的轴)完全吻合!! I5 k* ~  w" Y

( T8 q) d+ J: t
举报 回复
