请教关于桥梁博士建模 截面无法拟合问题

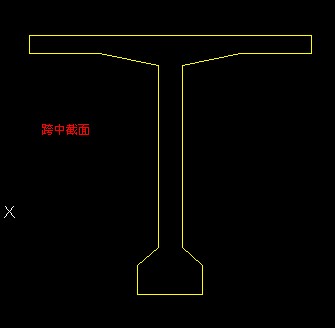

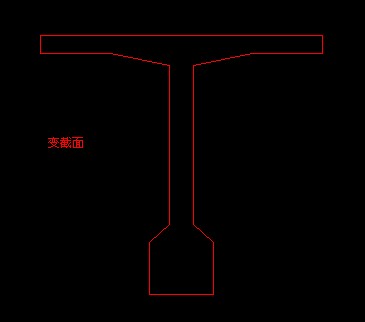

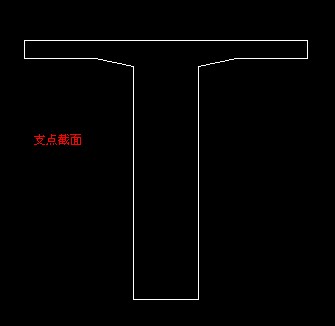

我今天练习桥梁博士时 在建模时 T梁建模  支点截面和变截面无法拟合 以前也是咱做的事能拟合的  高手看看毛病处在哪里  截面如下

跨中几个顶点，那么支点必须有几个，这样才能拟合。

回复 2# rainever 的帖子


    能否详细点  没懂你的意思 呵呵有劳了

就是三个截面的线条数要一样多，像你这个，每个截面都要有十四条线组成，才能行，要不然截面拟合的时候，它不知道如何去衔接。

回复 4# zd_zhoulei 的帖子

以前我也碰到过这样的问题  我一般用图形输入

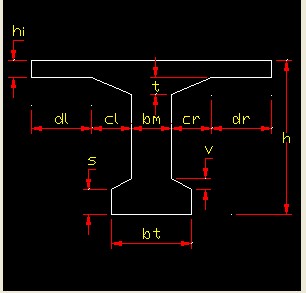

    说的有道理   在桥博中要用图形输入时支点截面的马蹄处的S  V 不是零 如下图  S=h-hi-t  V=0.0001(很小的一个数就行）
但是图形输入很麻烦  在问一下  cad导入支点截面和变截面的线条数不一样多 你是怎么处理支点截面的？？

回复 6# zd_zhoulei 的帖子

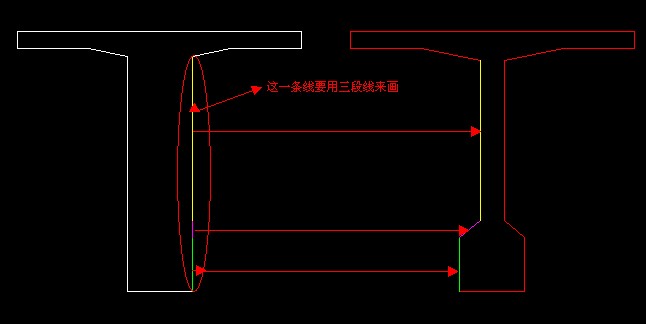

       很感谢 我向楼主也应该明白了 我在附个图详细说明

回复 5# 马成涛 的帖子




就是用相同的线条数表示出来贝

学习。。。。。。。。。。。

学习。。。。。。。。。。。

嗯，我也是这样做的，也碰到过这样的问题。

搞了半天了还是这样最方便啊

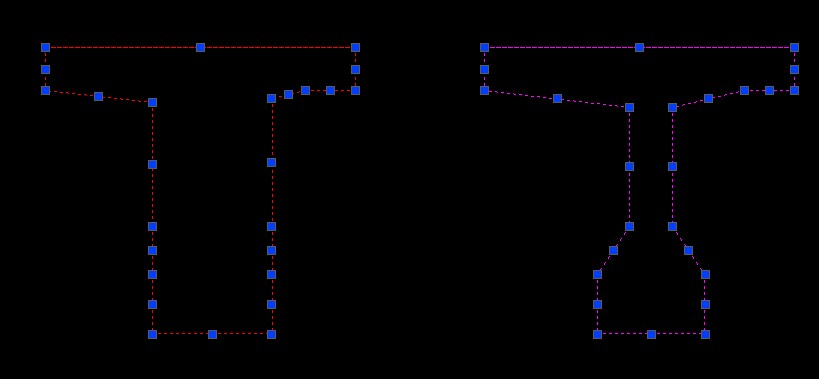

要保证点数一致，端截面你可以设小倒角，比如1cm*1cm的倒角下马蹄
