核桃沟景区50m人行吊桥

killxad · 发表于 2010-5-18 23:33:48

新疆伊犁巩留县核桃沟景区人行吊桥  2006.9
  该悬吊桥主跨50m，桥面净宽1.0m，矢跨比为1/15。本桥主索采用抛物线型，所用材料为GB/T8918-96的绳纤维芯6×19的Ⅰ级镀锌钢丝绳，绳径为60mm。为了加强桥的横向稳定性和整体受力性能，本桥在主索间共设16道平衡梁，平衡梁为钢结构构件。桥面采用木桥面，满铺于人行道索上，每块桥面板与人行道索均采用U型螺栓连接。桥跨栏杆采用钢管穿无缝链索的柔性栏杆。平衡索采用Φ16mm 6x19-FC的Ⅰ级镀锌纤维芯钢丝绳。桥跨栏杆采用YB164-63 8×1500槽钢，并栓接于横梁端头。人行道索采用Φ26mm 6x19-FC的Ⅰ级镀锌纤维芯钢丝绳。
下部结构包括桥塔基础与地锚。其中1号及2号桥塔上柱均为矩形截面，其尺寸为0.7m×0.5m。1号及2号桥塔基础尺寸均为4.5m×3m×0.8m。本桥两地锚均采用混凝土结构，其尺寸均为4.5m×3.0m×3.5m。
图纸目录：
      桥梁设计说明

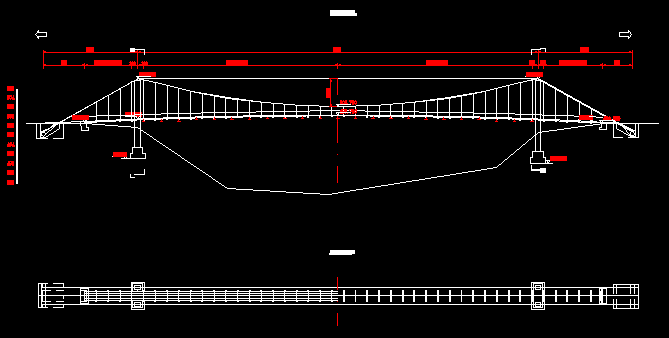

SB-1 总体布置图
SB-2 I-I剖面图
SB-3 左岸悬索、吊索布置图
SB-4 右按悬索、吊索布置图
SB-5 索塔一般构造图
SB-6-7 索塔钢筋构造图
SB-8 人行道板及固定装置构造图
SB-9-10 平衡梁一般构造图
SB-11 吊杆构造图
SB-12 护栏及固定装置构造图
SB-13 护栏图案大样图
SB-14 桥面防风索松紧器及连接部构造图
SB-15 索鞍细部构造图
SB-16 滚筒及连接件构造图
SB-17-18 地锚布置图
SB-19-20 地锚钢筋构造图
SB-21 左、右岸桥台构造图
SB-22 引道横断面图
SB-23 路面结构图
SB-24 路缘石大样图

ofsky365 · 发表于 2012-4-12 23:43:49

这个资料我很缺，7楼以后交流一下啊

beckhambob · 发表于 2015-9-5 00:31:36

正需要这方面的例子，再追问一下，一般风景区的那种悬索吊桥是否也按这种方法进行设计？

toushan · 发表于 2014-5-22 09:31:18

正好在弄这个有点点不同参考下

zz101 · 发表于 2010-7-7 16:24:10

下载好好学习一下，呵呵，多谢楼主的贡献@@@！！！

nmgsjyxjq · 发表于 2010-7-8 08:52:48

下载好好学习一下，呵呵，多谢楼主的贡献

心水清明... · 发表于 2010-7-8 09:23:09

图纸齐全，质量还不错，值得收藏，谢谢楼主。

jianzhi · 发表于 2010-7-25 15:06:08

没钱啊，想下来学习学习，也没机会啊，斑竹能不能发到我邮箱中，我愿意用别的资料来交换，本人邮箱412338410@qq。com万分感谢。同行多交流了啊。

ansysysna · 发表于 2010-12-23 15:12:05

怎么扣费了却没下下来？

sukewin · 发表于 2011-12-29 21:53:16

下来比较下，以前做过类似的桥。

有我_不空... · 发表于 2011-12-30 10:04:54

文件这么小，不知道图纸全不

z2l1y1 · 发表于 2012-1-14 20:24:52

下载好好学习一下

桥博士 · 发表于 2012-1-15 08:54:06

图纸齐全，值得收藏。谢谢楼主！！

mztkenan12... · 发表于 2012-1-15 13:29:06

目前没做到悬索桥，以后再下了！

a4747aka · 发表于 2012-2-17 12:50:25

谢谢楼主的分享

terzagi · 发表于 2012-2-17 13:43:52

以后要多做这样的桥

terzagi · 发表于 2012-2-17 13:45:15

那个花怎么搞出来的啊
