钢箱混凝土箱组合

王发美 · 发表于 2010-5-9 22:18:46

在其他地方看到的不错转来的大家看看

qlj1314520 · 发表于 2010-5-10 01:03:06

这是哪里的桥啊很有意思以前没接触过这种组合特别是主跨的部分

redflag · 发表于 2010-5-10 08:31:07

国内对这种梁叫混合梁，钢混纵向组合的；还有一种叫组合梁（也有叫叠合梁的），钢混上下组合的。

狂飙一路... · 发表于 2010-5-10 10:06:24

不错的结构
还没有更多的图片和图纸发上来看看学习一下

hitjohnny · 发表于 2010-5-10 10:44:04

这吨位可够大的，能简单介绍下施工情况吗

马成涛 · 发表于 2010-5-10 11:49:22

这种桥梁不是很多啊最好在有些相关的说明学习一下这方面的知识

ssx21e · 发表于 2010-5-10 15:40:22

跨度还可以啊，施工方式也不是很难，学习了

lianyu2008 · 发表于 2010-5-10 15:48:35

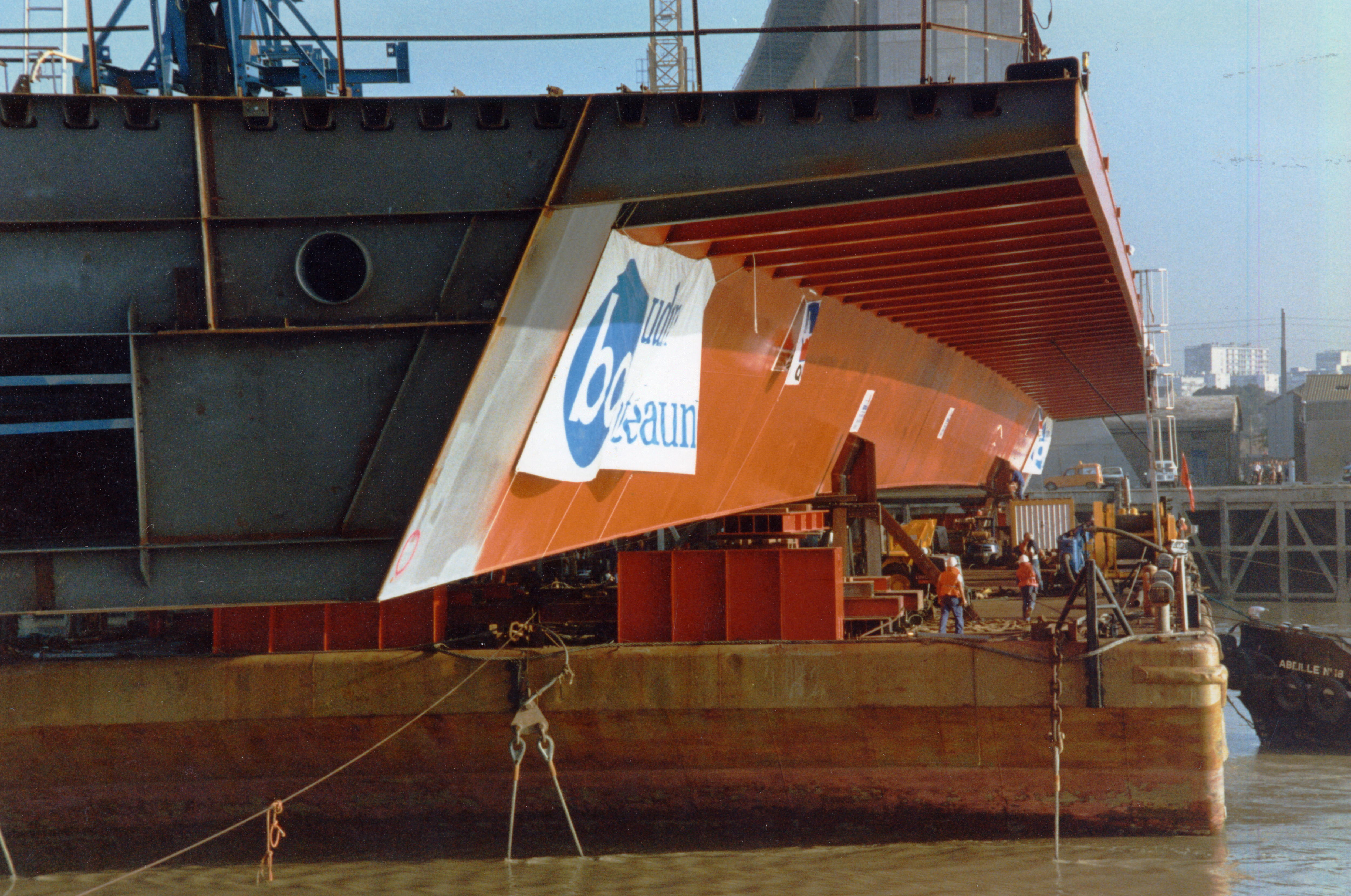

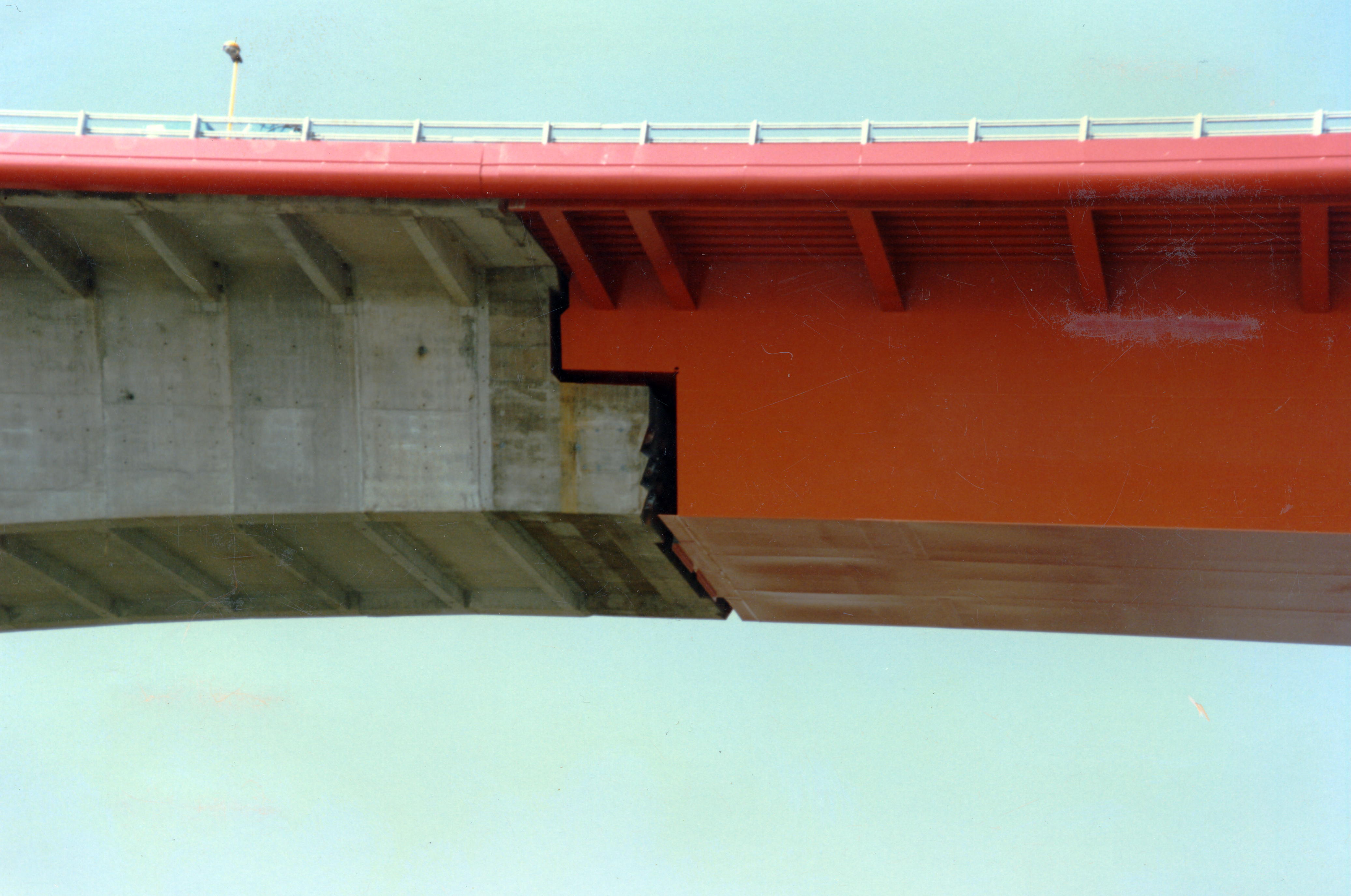

看起来很新颖啊跨中部分在陆地制作能大大提高施工速度也避免了悬臂浇注时大悬臂状态的不受力不力。大家仔细看看刚混结合处的竖向接缝形式是采用牛腿形式的我想这样的形式增加了接缝子的面子增大粘合力而且对结合处的抗剪有力大家讨论下具体的施工步骤啊怎么消除悬臂两端的不平衡力矩啊

sciasciapu · 发表于 2010-5-11 09:10:07

额，小弟不才，不知道采用钢箱梁作挂梁，是否能解决T构桥在铰接处引起的跳车和路面开裂的问题？

blueesea · 发表于 2010-5-11 13:55:43

支持楼主发的好资料，希望多一些钢混组合桥梁的资料介绍

liumingyon... · 发表于 2010-5-11 19:00:26

此组合梁桥对结合处的抗剪有特殊要求！！！！！

cjcc · 发表于 2010-5-11 21:48:52

这个好像也不能算是混合梁，做了牛腿，好像是个挂梁，
一般混合梁在钢混结合段要做纵向预应力连接的，还要做一些剪力连接件，焊钉或者开孔板，
这个可能放支座就好了，混凝土和钢没有实际意义上的连接

renkaifei · 发表于 2010-5-12 23:51:13

好厉害的结构，开眼界，我还是一个学生哦，呵呵，刚刚开眼

liumingyon... · 发表于 2010-5-13 19:03:28

这个严格划分叫混合连，跟组合梁有本质区别！！！！！！！！

liumingyon... · 发表于 2010-5-13 19:05:49

回复 3# redflag

堡主

说的真好！！！！！！！！！
