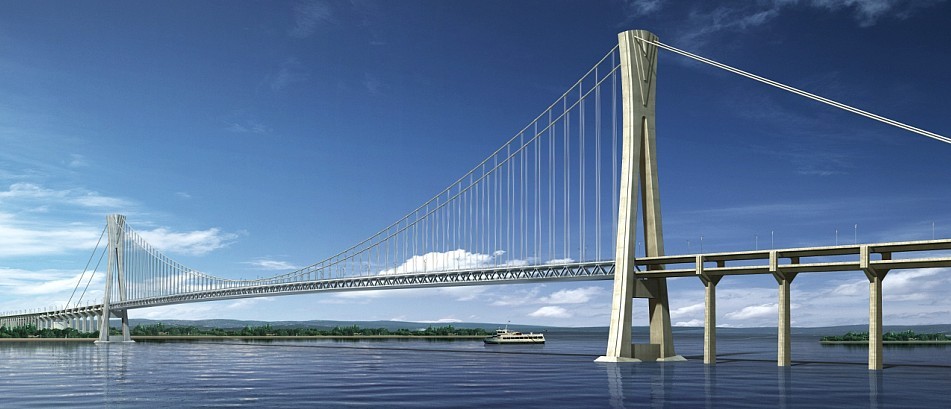

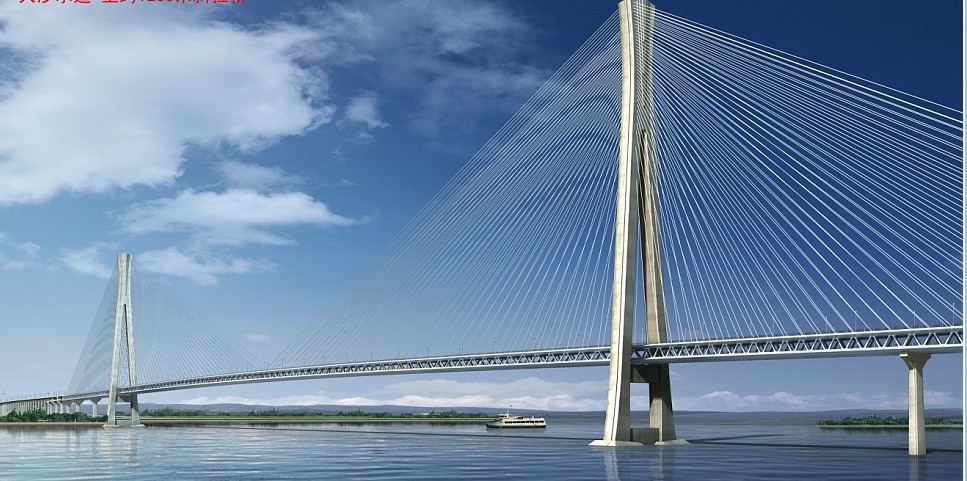

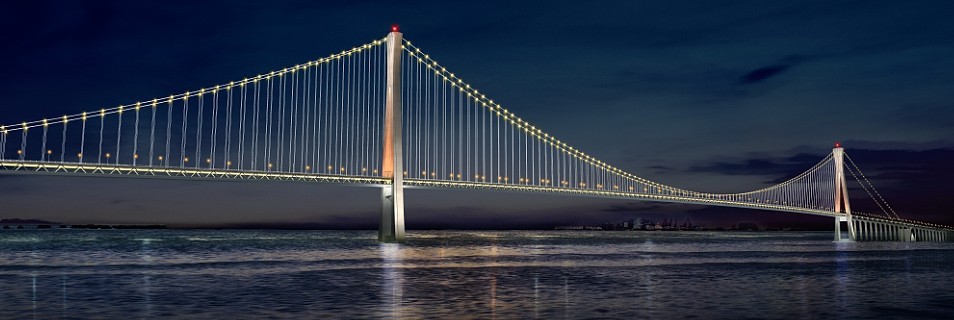

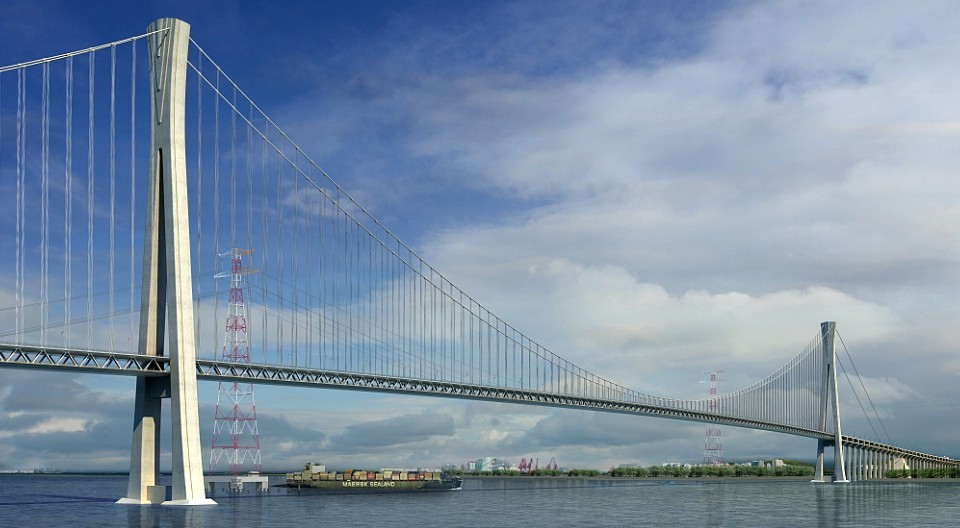

国内某在建工程的效果图

1

2

很好的资料！@@@@@@@@@@@@@@@

效果图很精彩，大型的桥梁确实很美丽！

不知道是那座桥呢？貌似车道比较少

668+1688m双塔双跨钢桁梁悬索桥和主跨1200的悬索桥（斜拉桥），，工程全长21km，全部为桥梁，造价120亿。{:3_53:}

{:3_69:}收藏了，当桌面，呵呵

{:3_52:} 5# linqinnan 分辨率那么小

好像才4车道哦！！！

八车道,上下两层.不敢发太清晰的,怕有人找我麻烦,呵呵,见谅.本来设计院可能推荐的是1688悬索+1200斜拉,,可能地方领导怕太张扬了,一下子一个中国第一,一个世界第一,,怕大家接受不了,,,

专业桥梁效果图制作:本人承接各类桥梁.立交.道路.隧道.天桥  景观效果图,具有丰富的创作经验,与国内外多家知名设计院均有合作,制作优良,画面精美,方案新颖,价格低廉.欢迎了解咨询 QQ:971737
附图: http://www.buildcc.com/index.php/viewthread-572133

桥梁跨径的大小还是应该根据实际需要来定，这才是科学发展

能透露一下所在位置么？

好像和规划中的六横岛-梅山岛大桥规模类似..

虎门二桥？

中交院与广东省院合作的虎门二桥

一、相关区域路网现状及规划（包括道路及交通工程设施现状及规划）
     虎门二桥（曾用名：莲花山大桥及接线）工程位于广东省珠江三角洲地区，起点在番禺区东涌镇与珠二环南环高速公路对接，沿线跨越大沙（浮莲岗）水道、坭洲（狮子洋）水道，在沙田镇虎门港登陆后穿越沙田镇、厚街镇，终点与广深高速公路对接，并预留东延穿越大岭山至寮步镇出口。上游距珠江黄埔大桥约20km，下游距虎门大桥约10km。该项目对于“泛珠三角”战略的实施，促进珠三角经济再发展，改善珠江两岸交通流结构，完善广东省高速公路网，保障珠江两岸交通安全将起到至关重要的作用。

二、建设规模及技术标准
1.建设规模
    根据交通部颁布《公路工程技术标准》（JTG B01—2003），结合本项目交通量、沿线地形、地质条件、工程造价等情况，并经过与标准八车道高速公路比选，本项目拟采用六车道高速公路（远期可维持八车道）。桥梁标准宽度35.5m，设计时速100km/h，荷载标准公路-Ⅰ级。
2.建设标准
    本项目全线均为桥梁，总长度20.92公里，总投资约120亿元。分为过江通道工程和接线工程，过江通道工程由坭洲（狮子洋）水道桥、大沙（浮莲岗）水道桥和引桥组成，工可推荐方案为：坭洲（狮子洋）水道桥采用主跨1680米钢箱梁悬索桥，大沙（浮莲岗）水道桥采用主跨1200米钢箱梁悬索桥。
