大家给看看这个平交路口的桥梁方案。

两条路的交叉口处有一小河，交叉口需设于桥上。桥梁跨径22m，这种平交口上的的桥选取哪种梁结构较为合适。看见别人做的方案是预制简支空心板，感觉没那么简单，我是新人，所以有疑问。望大家不吝赐教

这种异形结构用空心板不太合适，建议采用现浇板，城市立交里这种桥较多，如果能改河就简单多了。

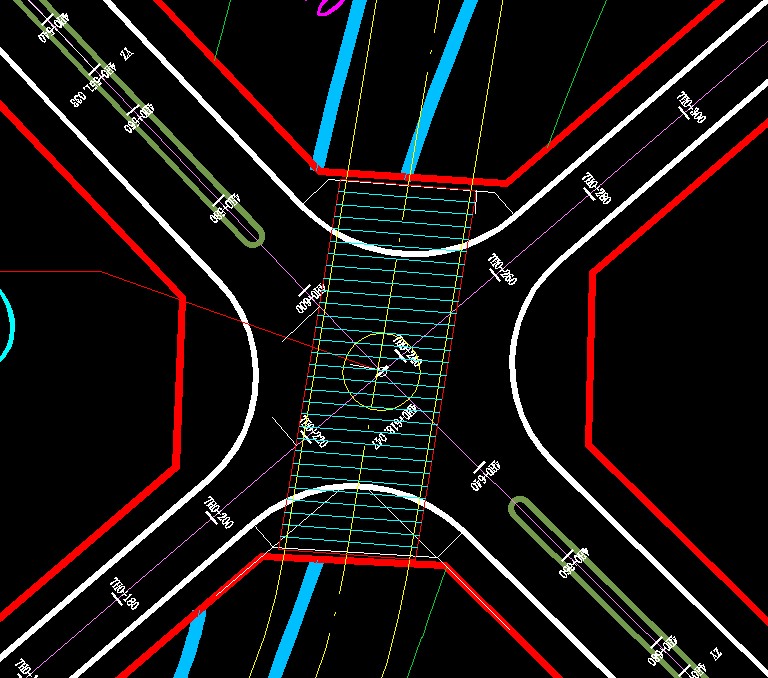

白线为车行道边线，红白线间为人行、非机动车道，处于河上的红线范围也需做桥。改河做两座斜板桥是简单得多，就目前这个位置上来做桥，跨径不是很大，但桥很宽，选什么桥型，怎么来布孔，分幅，大家有什么好方案？谢谢!

最近我也遇到这样的问题，有四座桥都是在平交口内，跨径都不大都在20m以内，但桥宽都比较的大，最初经过讨论决定，采用现浇板，但是现浇板不允许管道通过，最后决定改河！

采用整体现浇板或梁格（设置加劲肋）形式的梁桥比较合适

回复 rnlp 的帖子

    城市里面改河道不是那么容易的事情，河道管理部门很少同意改河道。管道可以从现浇板跟人行道板之间通过。在人行道下面设支墩，在支墩上放置预制人行道板。

建议采用现浇板,预制简支板太麻烦了

这种用预制空心板肯定不好做，板都不一定规则，采用现浇的就得封锁交通，感觉也不太好，采用梁格的吧

又一个低水平路线设计的牺牲品

现在做路线很少懂桥的，特别是一般小单位。

greetingpine 发表于 2012-4-4 11:24


登录/注册后可看大图

又一个低水平路线设计的牺牲品

严重同意，做路线总体的一点不懂桥，是个很坑爹的事儿。
