5.1桥型
主桥为独塔双索面双跨式预应力混凝土斜拉桥,半漂浮体系,跨径组合90m+90m,桥面总宽31m;引桥为预应力混凝土连续梁,跨径组合为3x30m,桥面总宽28m。
5.2 下部结构
(1)主桥主墩基础采用φ150cm钢筋混凝土钻孔灌注桩,桩长63m,选择第25层为桩尖持力层,共布38根工程桩。锚墩为桩柱式,基础采用φ150cm钢筋混凝土钻孔灌注桩,桩长45m,每半幅桥墩4根桩。引桥桥墩采用桩柱型式,基础采用φ150cm钢筋混凝土钻孔灌注桩,每半幅桥墩2根桩。桥台采用轻型埋置式结构,基础采用φ150cm钢筋混凝土钻孔灌注桩,每半幅桥台2根桩。左右幅桥台之间设2cm沉降缝一道,用橡胶发泡填充。
(2)桩基设计承载力计算值以《岩土工程勘察报告》为依据。承载力大小以桩径、桩尖标高控制。桩基础按摩擦桩设计。
(3)桥墩和桥台按设计桥梁中心线径向布置。
5.3 上部结构
(1)主桥
由于采用双索面斜拉桥的型式,主梁采用双主梁(π型)截面,预应力混凝土结构,混凝土标号C50。梁高2.3m,顶板厚度28cm,肋宽2m,桥面宽度31m。为了加强桥面横向抗弯刚度,沿纵桥向每隔4m设置一道内横梁,横梁腹板厚度26cm。在梁端和中支点处各设置一道大横梁,梁肋厚度150cm和100cm。梁上索距8m。

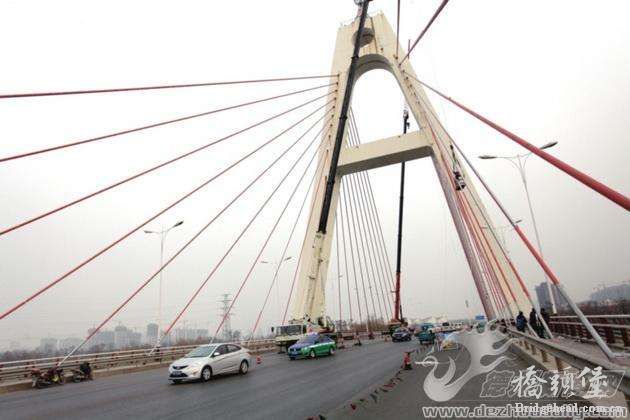

主塔为钻石型的钢筋混凝土结构,混凝土C50。塔高75m,两侧塔柱在桥面以上向内1:4倾斜,在塔顶合龙;在中塔柱和下塔柱的折点处设置一道下横梁,梁高3m;桥面以上约30m高度设置一道上横梁,梁高3m,以提高塔的横向刚度。上、中塔柱为空心箱式截面,下塔柱为实心矩形截面。上塔柱为锚索区,受力及构造复杂,所以纵桥向塔柱壁厚120cm,横桥向60cm;中塔柱为传力构件,受力比上塔柱简单,所以纵桥向塔柱壁厚80cm,横桥向60cm。上、下横梁均采用空心箱型截面,以减少自重。
为使塔柱外立面更具美观性,在塔侧面各设置线槽一道。同时在塔顶两塔柱交汇区域开一个5m直径的圆孔,作为造型设计。
(2)引桥
为使外观与主桥相协调,主梁也采用单箱双室直腹板型式,结构为单向预应力混凝土体系,混凝土标号C50。由于桥面较宽,所以桥面采用两幅分离式双箱截面,两幅箱梁通过桥面板连成整体。单幅箱梁顶宽14m,底宽10m,梁高1.7m。顶板厚20cm;底板厚20cm,近中支点根部加厚至50cm;腹板厚40cm,近支点根部均加厚至60cm。在每个支点处均设一道横隔梁,跨中设一道横隔板,中横隔梁厚150cm,端横隔梁厚100cm,跨中横隔板厚30cm。
为使整座桥梁的梁高在纵立面上保持线形和顺协调,在不同梁高衔接处通过设置梁高过渡区,使梁高渐变过渡。
桥面横坡值1.5%由箱梁侧向转置而成,内外侧支承垫石块高度不同;纵坡由各立柱和支承垫石的高度调整
