49m钢箱梁天桥桥博模型

wxl2009 · 发表于 2009-3-31 23:26:07

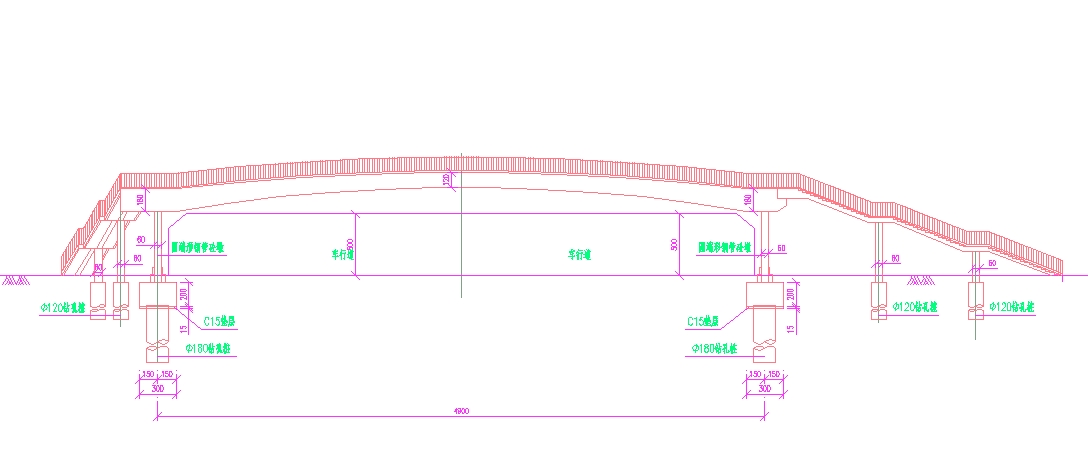

本人最近在做人行天桥，计算跨径49m，桥宽0.15+2.5+0.15＝2.8m，桥墩为圆端型钢管混凝土柱，墩梁固结。设置3％纵坡，半径200m竖曲线。箱梁变高1.8m～1.4m。

第一次做钢结构桥，没什么经验，我把我建的桥博发上来，希望高手指点一下。

49m钢箱梁天桥脚本文件.rar (20.6 KB, 下载次数: 271)
大家说一下我还需要进行哪些计算？我做到箱梁一般构造是否合理？

yyqbridgeh... · 发表于 2009-4-1 10:20:50

期待做过的人解答:)

zhu2222 · 发表于 2009-4-4 22:24:30

感觉梁高有点矮了，作38米跨度钢箱梁梁高就用到1.6m；楼上的还是验算一下基频吧，是主要控制指标哟！

alyzy · 发表于 2009-4-5 21:42:00

人行天桥一般是基频控制梁高！
个人觉得你的墩太小了，顺桥向只有0.5m，而基础却用到了1.8m的桩，是不是地质条件不好?
这样看起来好不协调！

ljq007 · 发表于 2009-4-21 09:52:54

如果是墩梁固结, 而且只有一跨, 那两个桥墩受的水平力和弯矩都将非常大, 受力不好. 而图中桥墩采用却是500直径的钢管柱,太小了.

pipihi · 发表于 2009-4-22 23:13:13

感觉有点比例不协调，

sgr66 · 发表于 2009-7-3 16:04:26

桥梁看上去确实是不协调。

tmxkgqh · 发表于 2010-2-5 15:50:17

楼主，你这个“49m钢箱梁天桥脚本文件.dbs”文件用桥博怎么打开啊？
怎么不是prj文件？

jiaowujun · 发表于 2011-1-20 06:51:40

吴哥，这是不是我们去年做的那个啊哈哈哈
