ANSYS热分析指南下载——希望有做热力学或者温度场分析的进来讨论

最近在做ANSYS热分析
主要是钢管混凝土拱桥温度场分析
一、截面二维温度分布
二、中承式拱桥，对靠近桥面处的拱肋截面，受到桥面的辐射影响比较大，该如何模拟
三、具体的边界条件以及温度荷载该如何加
……
希望有知道的人多讨论讨论

资料免费

非常感谢，谢谢楼主

有没有搞说话热的啊，大体积混凝土，最好是锚定的
谢谢了……

只做过简单一点的研究，不知道对你是否有用处，对于梁单元好像没有办法施加温度梯度，所以研究过实体单元的温度梯度问题。

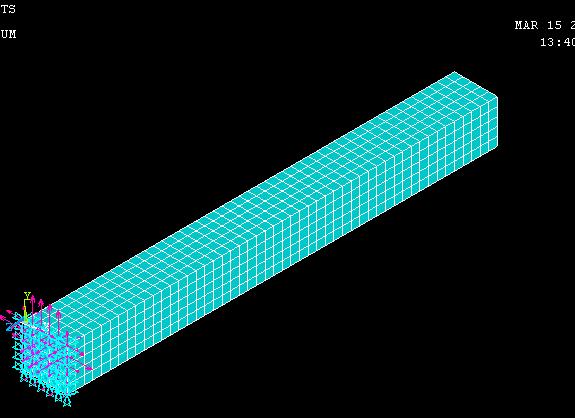

是做了一个悬臂梁，截面10*10m，长度100米
一端固结，在顶面向下6米范围内，施加从14度到0度的温度梯度，分别采用了ansys模型和midas模型进行了比较分析，结果还是比较理想的。
这是ansys的源文件
finish
/clear
/prep7
et,1,solid45
mp,ex,1,3.45e10
mp,dens,1,2400
mp,prxy,1,0.17
k,1,
k,2,10
k,3,,-10
k,4,10,-10
a,1,2,4,3
voffst,1,100
esize,2
vmesh,all
nsel,all
MP,alpx,1,1.0e-5
!MP,kxx,1,1.33
nsel,all
a=ndinqr(0,13)
*do,i,1,a
*if,abs(ny(i)),le,6,then
bf,i,temp,14/6*(6-abs(ny(i)))
*else
bf,i,temp,0
*endif
*enddo
/PBF,TEMP, ,1
/replot
nsel,s,loc,z,0
d,all,all
/solu
allsel
solve

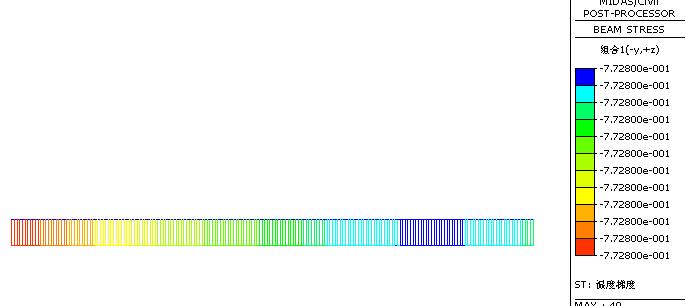

附件中是midas的源文件

结果：单位MPa
ansys上缘0.81的压应力，下缘，1.26压应力
midas上缘0.79压应力，下缘，1.18压应力

谢谢了，还是有用的。可以作为参考

现在还有个问题，要向你请教。

我在做的时候，要考虑辐射的影响（包括太阳辐射和桥面辐射）。这两个辐射强度我不知道该怎么加。现在假定，在一个小时内，太阳辐射和桥面辐射是一个定值。也就是说在一个小时内，我认为是静态问题，周围环境温度，太阳辐射强度，桥面辐射强度，都是一个定值。这两种荷载我该怎么来加啊？还有一个对流系数，该怎么选取呢？

谢谢楼上的，麻烦给点指导。

谢谢了
可以免费太好了

本人也需要做这个温度场的，也需要考虑太阳辐射的影响，同时要查看桥墩的偏位情况，希望楼上上的多多指点

那个上面的免费下载资料不错  多谢啦

ansys热分析教程与实例解析
http://www.bridgehead.com.cn/viewthread.php?tid=17943&extra=
看对你是否有帮助

楼主,我现在也在做一个连续刚构桥的温度应力分析论文,在ANSYS进行温度应力分析时模建好了,可就是不知道怎么分析,因为对ANSYS不熟,能否和你一起交流一下,有这方面的例题希望你能让我共享一下好吗??我的QQ28544300,邮箱是luwenlin650@163.cin,
还有,谁能帮我进行这方面的分析本人愿意出钱请教哦

楼主你太好了！非常感谢

不懂 要学习这方面的东西

顶
不错，谢谢楼主

顶！我在做混凝土水管冷却问题

楼主的无私精神值得大家学习啊！！

谢谢楼主的分享！！！

混凝土管冷用ansys做恐怕计算量非常的大，可以采用midas等做
