徐冲大桥45+2*80+45m连续刚构桥

徐冲大桥45+2*80+45m连续刚构桥

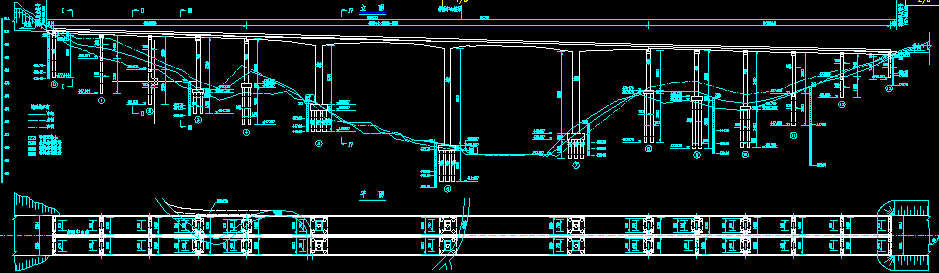

徐冲大桥是安徽省岳西（黄尾）至潜山高速公路上一座大桥，按整体式设计。该桥起点桩号为K96+995.90，终点桩号K97+524.10全长528.2m，跨径组合为4x30+（45+2x80+45）+5x30m。桥梁跨越徐冲两山间凹地。徐冲大桥主桥为主跨80m的预应力混凝土变截面刚构梁；引桥为30m装配式部分预应力混凝土连续箱梁，具体参见通用图说明。桥梁平面位于半径R1=750m、R2=800m的右偏圆曲线和A=1249、LS=130的缓和曲线上。

图纸非常详细，包括了本桥所有的图纸！！

钱已经交了，图纸呢？

不好意思，前几天上传时，明明显示添加附件成功的。今天重新上传，3楼朋友可以留下邮箱，我可以免费发给你

1采用规范
1.1中华人民共和国交通部部标准《公路工程技术标准》JTG B01－2003。
1.2中华人民共和国交通部部标准《公路桥涵设计通用规范》JTG  D60－2004。
1.3中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62－2004。
1.4中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》JTJ  024－85。
1.5中华人民共和国行业标准《高速公路交通安全设施设计及施工技术规范》JTJ 074－94。
1.6中华人民共和国交通部标准《公路工程抗震设计规范》JTJ 004－89。
1.7中华人民共和国行业标准《钢筋焊接网混凝土结构技术规程》JGJ/T 114-97
1.8中华人民共和国行业标准《公路桥涵施工技术规范》JTJ 041－2000。
2技术标准
2.1设计荷载：公路－Ⅰ级。
2.2桥面宽度：0.5m(防撞护栏)+10.75m(行车道)+2.0m(中分带)+10.75m(行车道)+0.5m(防撞护栏)=24.5m。
2.3设计洪水频率：1/100。
2.4风 荷 载：设计风速25.6m/s。
2.5地震烈度：Ⅵ度。

桥型是桥梁通画的，颇有省院的风格

好图

:)
可惜没有Q币了

没钱了啊~~~~{:3_46:}

没钱呀，能不能给发邮箱651408541@qq.com谢谢了！

好图，下载学习一下啊

买了，谢谢！！！

下载了，呵呵，希望物有所值啊。谢了。

想问一下，有主桥的图纸吗

没钱下咯。。。哪位兄弟有了的    发给我一份啊！非常感谢    609827239@qq.com

有主桥的图纸吗，下载的人说一下啊

兄弟能给我发一份学习学习吗。邮箱19860704a@163.com
