这样的桥还能设计吗？

两条路交叉，过两条路的交点有一条河，与一条路夹角30度，与另一条夹角60度。不能做立交也不能改线的情况下怎么设计桥啊？ 那位大哥做过这样的桥？我是一点办法都没有啦！

这样的桥可能需要在墩子形式的选择上下点功夫。你看看采用独柱墩或者门式墩，能不能解决问题。
此外提醒一下：问题应描述得更清楚一点，便于大家讨论。

同意版大的意见，不太明白楼主的意思，楼主是做哪条路的桥呢？两条路的交角多少？是平交还是立交，是高架桥，还是普通的小桥？

这样的桥可能需要在墩子形式的选择上下点功夫。你看看采用独柱墩或者门式墩，能不能解决问题。
此外提醒一下：抓张图示意一下吧，便于大家讨论。
redflag 发表于 2009-2-11 17:53


登录/注册后可看大图

你说的这种是立交的吧，桥正好在两条路交叉口处，平交，业主要求的。老大，你有啥法子啊？

图是有了，可是还是不明白你的设计路线是哪条？被交的路是哪条？交点在哪？最好能在图上用不同色的线标出来

大哥，很简单，做双孔涵洞就可以了，我的都是这样处理的

就是做桥了，也解决不了交通问题，做箱涵肯定很好，能完全解决交叉口的交通问题的，而且看你的道路宽度和河道上口的宽度，河道应该也不是太大，

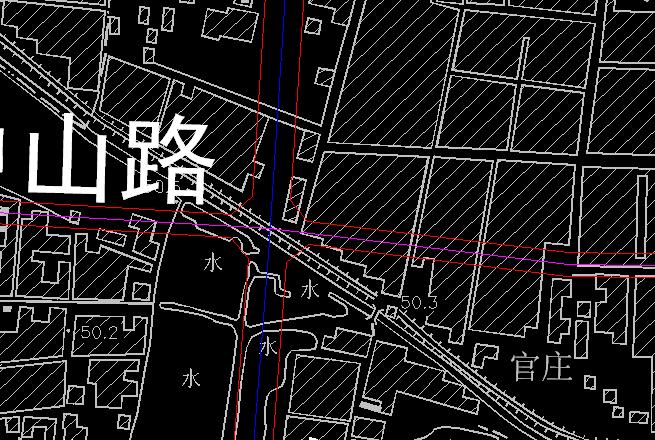

我把图标了一下。路一和路二平交，路一红线宽度50米，路二红线宽度30米，河道按规划为上河口30米。

设立一个空中枢纽，看你描述的估计只有这一个办法了，上面在弄个信号灯！
个人思路，仅供参考！

线路改不了，能不能改河道？

这张图好像是城市规划的人画的

你们那做这个规划的人是不是有病啊，他没有改河方案吗？你去骂他一顿再回来做设计。要是都不动真的没什么好办法，做个多孔箱涵看能解决不。

你们那做这个规划的人确实有病啊

标高关系没说明好，我想能做个暗涵最好的，可以避免在交叉口路面上出现斜交的伸缩缝

河道按规划为上河口30米
几点看法：
1.能不能在交岔口处突破规划限制？即调整上河口宽度，但是满足河流过流断面，实际规划过流断面不会很宽的吧，应该是边上绿化带之类的导致规划上河口较宽，这种情况下，如上面几位所言，可以做多孔箱涵解决；
2.如果上河口不能调，河中又不能设置墩，那只能沿河设置桥，但是这种情况下梁板受力比较复杂，需谨慎。
