在建高速公路63+110+63连续钢构主桥图纸

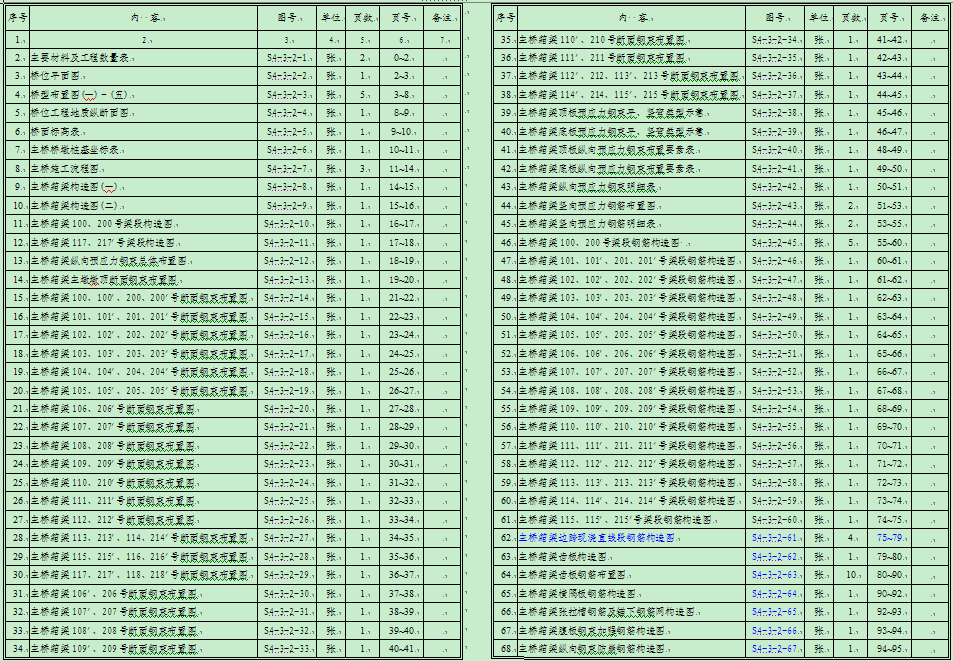

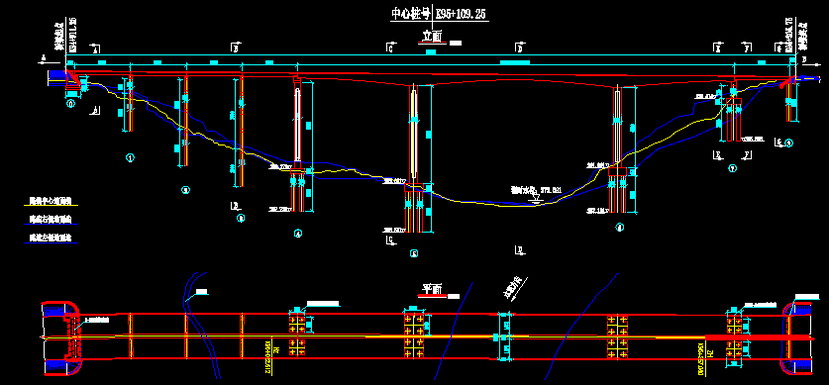

桥梁上部布跨型式采用（4×30）m预应力砼T梁+（63+110+63）m预应力混凝土变截面连续刚构箱梁+30m拼装式预应力砼T梁， 简支桥面连续。
主桥为（63+110+63）m连续刚构。主桥箱梁为分幅式变截面单箱单室截面。每幅箱梁顶板宽12.1m，底板宽6.5m，两翼板悬臂长2.80m，箱梁顶板设置成单向横坡。箱梁高度(梁高以裸箱梁中心线处箱梁顶面到箱梁底面的距离计)：主墩与箱梁相接的根部断面梁高为6.6m，现浇段和合拢段梁高均为2.8m，梁高及底板厚度均按1.5次抛物线变化，100号梁段及200号梁段总长12m，主墩墩顶5.1m范围内等梁高(为6.6m)；箱梁顶板跨中厚度为28cm，并设有2%的横坡；箱梁底板厚度：合拢段均为32cm，根部至合拢段按1.5次抛物线由80cm渐变至32cm；箱梁腹板厚：跨中厚50cm，靠近0号块节段70cm，中间节段60cm，0号块墩顶范围90cm。在每个0号梁段对应墩壁设有1道横梁，在箱梁两端支承处设有端横梁，在114’、214号梁段各设一道横隔板，并且在横梁和横隔板上均设有人洞。为保持箱内干燥，在箱梁根部区段底板上设有排水孔。

确实有点贵呢，不是一般的贵哈

图纸确实不便宜啊

墩高多少？？
楼主没说

技术标准
设计荷载：公路-Ⅰ级。
设计车速：80Km/h
桥梁宽度：0.5m(防撞护栏)+10.75m（车行道）+2.0m (中间带)+10.75m（车行道）+0.5m（防撞护栏）=24.5m。
地震烈度：地震动峰值加速度为0.05g，基本烈度Ⅵ度，Ⅶ度设防
设计洪水频率：1/100
桥面横坡：2%
采用规范及设计依据
设计采用中华人民共和国交通部部颁标准及规范如下：
《公路工程技术标准》（JTGB01-2003）
《公路桥涵设计通用规范》（JTG D60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）
《公路圬工桥涵设计规范》（JTG D61-2005）
《公路桥涵地基与基础设计规范》(JTG D63-2007)
《公路桥梁抗风设计规范》（JTG/T D60-01—2004）
《公路桥梁抗震设计细则》（JTG/T B02-01-2008）
《公路桥涵施工技术规范》（JTJ041-2000）

缺说明和下部结构，补充一下吧

东西是好，就是有心无力。

回复板凳管理员：
剩下的图纸等闲点的时候补充上来，今天有点忙了：（

支持，好图纸，期待发全了

好图纸，就没这么多钱

绝世好图，就是太贵了

永远也见不到下面的了，等？

图纸到很好,就是好贵哦!!!!!!!

图纸确实好啊，但是没那么多钱啊

太贵了，总共5元就差不多了，再说这种桥本区中很多

好图纸，建议把下部结构和说明补上，期待着！

管理员的建议“缺说明和下部结构，补充一下”很好，我们期待楼主补充。

15个堡币
真是价值连城啊  希望手头宽裕的时候永久收藏 谢谢楼主~~
