斜塔斜拉桥——观音埔大桥工程主桥施工图

loonun · 发表于 2011-12-27 09:12:14

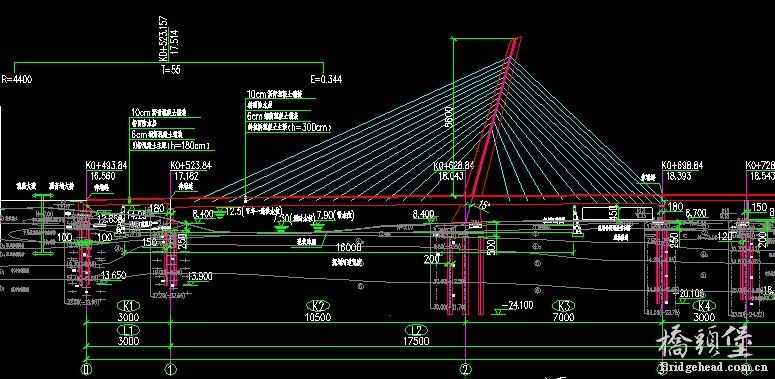

主桥桥型布置

主桥全长175米，采用斜独塔斜拉桥方案，跨径组合105+70m，，主桥两头设引桥。

结构体系

主桥结构采用塔、墩、梁固结体系。

基础

主塔（2号墩）基础各采用18根Ф2.0m钻孔灌注桩。桩基按嵌岩桩设计，桩端进入微风化凝灰岩不小于5m。桩顶设置承台结构，承台厚5m，承台顶高程8.40m，承台平面矩形。承台顶设置塔墩，塔墩采用纵向变截面实心混凝土结构。

过渡墩（1、3号墩）基础采用Ф1.5m钻孔灌注桩，桩基按嵌岩桩设计，桩顶设置承台结构，承台厚度2.5m，两承台之间用系梁连接，厚度与承台相同。

索塔

索塔采用独柱式钢筋砼结构，塔柱往锚跨方向倾斜15度。桥面以上索塔总高58m，索塔截面采用沿纵向变厚度钢筋混凝土矩形结构。塔顶厚度3.8m，塔梁固结位置厚度6.53m，桥塔截面横向变宽度，拉索区以下塔柱宽度3.5m，拉索区及以上塔柱宽度4.5m。

拉索在塔上采用交叉锚固方式。

墩身

过渡墩（1、3号墩）墩身采用双柱式结构，立柱采用矩形截面，截面尺寸1.8mx1.8m，四周倒圆。

songwen322 · 发表于 2011-12-27 13:04:41

下完以后我破产了。。。。。。

shekarry · 发表于 2011-12-27 15:09:14

每个附件还得额外加一个堡币啊

ybbdyx · 发表于 2011-12-27 16:43:51

太贵啊

~~~

wangweilov... · 发表于 2011-12-27 21:39:35

10块大洋啊！！！！！！！！！！！！！

wangweilov... · 发表于 2011-12-27 22:27:29

wangweiloving 发表于 2011-12-27 21:39

登录/注册后可看大图

10块大洋啊！！！！！！！！！！！！！

您好！已经购买了（可查看购买记录），可是试了3次都下载不下来。楼主可否发一份：wangweiloving@126.com 谢谢！

loonun · 发表于 2011-12-28 08:17:19

wangweiloving 发表于 2011-12-27 22:27

登录/注册后可看大图

您好！已经购买了（可查看购买记录），可是试了3次都下载不下来。楼主可否发一份：wangweiloving@126.com ...

您好，给您发邮箱了，请查收

huiyu · 发表于 2011-12-28 09:15:05

附件费每个一元的手续费没了，不错

fagell · 发表于 2011-12-28 10:34:26

楼主，怎么解压老失败，可否发qq邮箱一份，282258776@qq.com

hjh507 · 发表于 2011-12-28 14:44:22

的确比较贵呀，不过图纸还算比较齐全。105m跨径感觉小了点，有点浪费啊。

loonun · 发表于 2011-12-28 15:24:50

fagell 发表于 2011-12-28 10:34

登录/注册后可看大图

楼主，怎么解压老失败，可否发qq邮箱一份，

太大一个文件传不上，分解上传的，要下载全部的9个部分，才能解压的呀！给您发邮箱了，请查收！

有我_不空... · 发表于 2011-12-28 16:41:31

wangweiloving 发表于 2011-12-27 22:27

登录/注册后可看大图

您好！已经购买了（可查看购买记录），可是试了3次都下载不下来。楼主可否发一份：wangweiloving@126.com ...

发一个给我好不，我给你发一个85m刚桁架桥施工图交换316751485@qq.com

wangweilov... · 发表于 2011-12-28 17:27:20

loonun 发表于 2011-12-28 08:17

登录/注册后可看大图

您好，给您发邮箱了，请查收

收到，谢谢！收到，谢谢！收到，谢谢！

shekarry · 发表于 2011-12-28 18:14:18

不错，每个附件一个包庇的手续费取消后，省了不少，呵呵

fagell · 发表于 2011-12-30 15:34:53

下载时候不要开杀毒软件，里面有cad病毒，这个被删后就解压不成功
