成都交大立交（26+46+26）m及3x25m鱼腹式箱梁

心水清明... · 发表于 2011-10-30 08:24:53

成都市二环路交大路口立交工程施工图设计
主桥采用26+46+26m连续梁，引桥采用4联3×25m连续梁，全长402m。

单幅桥面宽13.75m。
设计时间2005年9月。

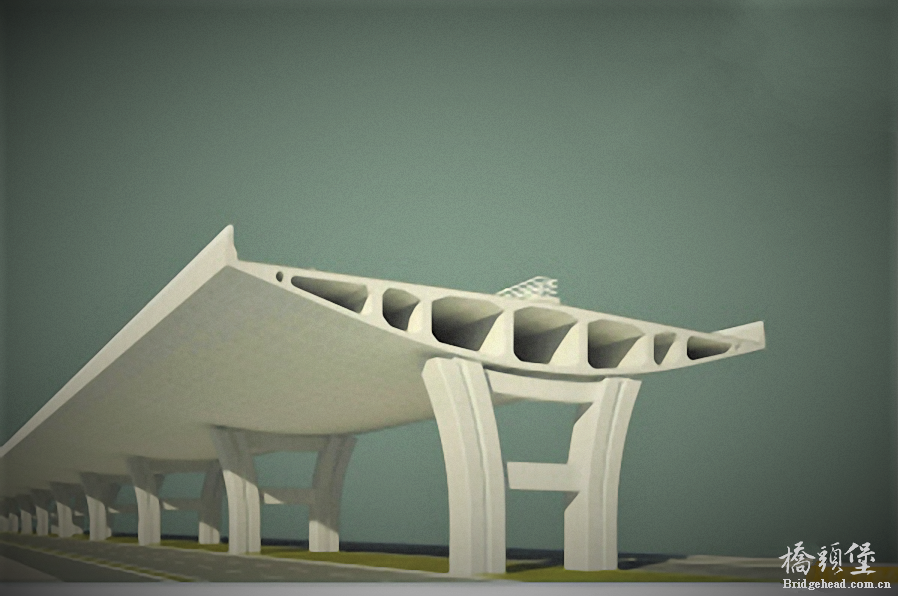

主桥、引桥均为（鱼腹箱梁）。

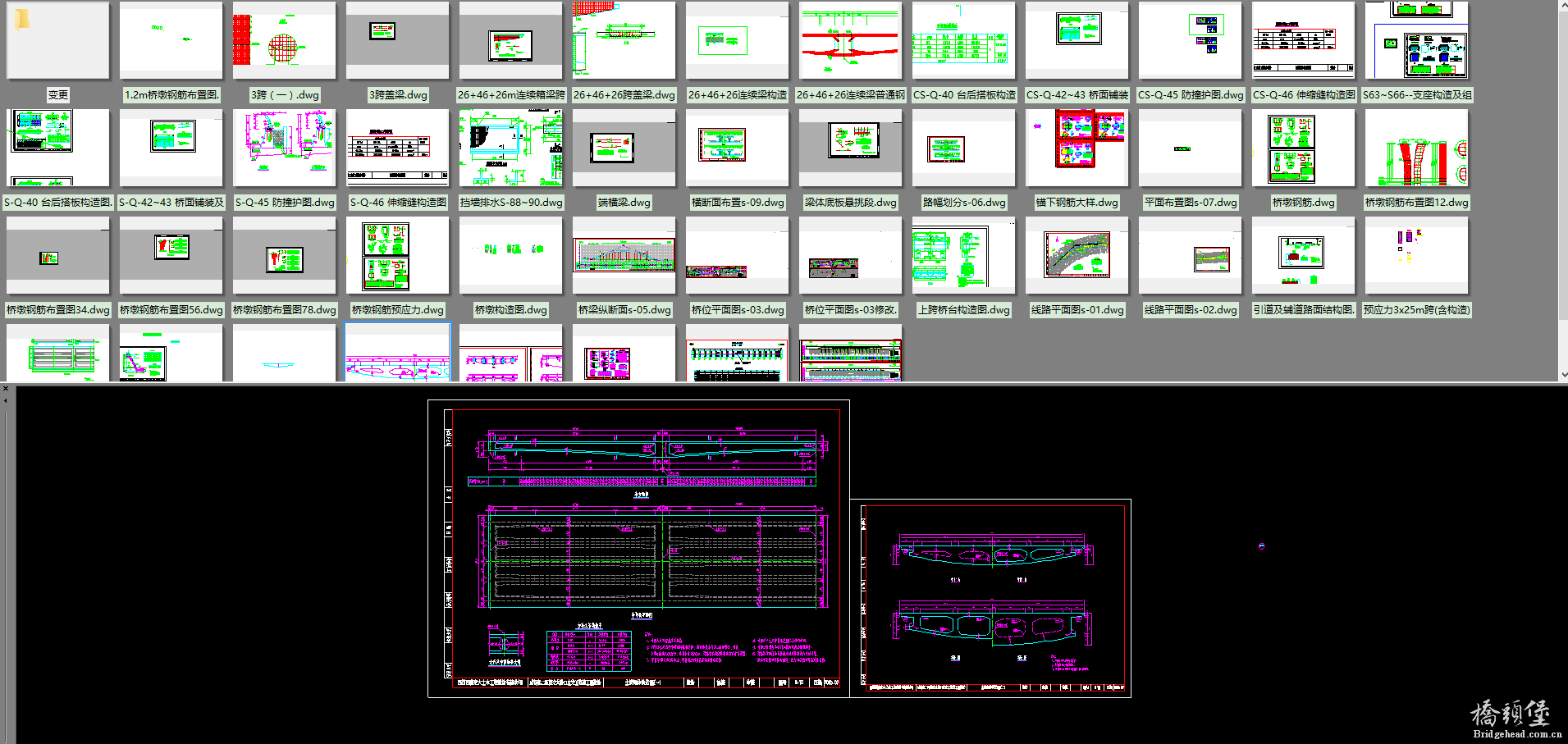

全套CAD施工图。

116916464 · 发表于 2015-2-4 13:24:37

楼主的资料太贵了。。。。。。。有点难以接受

nkdjgxyzy · 发表于 2018-5-8 20:03:30

图纸很好，没见到设计说明。

nkdjgxyzy · 发表于 2016-7-10 13:01:41

不错的资料，先收藏了

cnmnqj · 发表于 2011-10-30 10:54:42

成都二环路交大路口

gxdxtmlq · 发表于 2011-10-30 12:31:36

买了，谢谢共享！！！！！！！！！！

shekarry · 发表于 2011-10-30 15:47:44

鱼腹式的图纸比较稀缺，呵呵

huiyu · 发表于 2011-10-30 17:12:49

没有说明，哪位能上传一下

wangy319 · 发表于 2011-10-30 17:54:07

鱼腹式的，确实不多见啊，你厉害啊。

hf50241084 · 发表于 2011-10-31 10:08:30

确实是很好的资料啊！！！

{:4_94:}

tangchao · 发表于 2011-10-31 13:17:46

哦我的母校门口都有高架了我离开的时候沙湾的房价才2000多发展好快啊

sukewin · 发表于 2011-11-10 14:09:37

看介绍，楼主的图纸不错，买来看看，学习了。

sukewin · 发表于 2011-11-10 14:35:58

楼主，我下了怎么没有桥型布置跟断面图，麻烦楼主给我发份。我的QQ是29099806.

江南 · 发表于 2011-11-21 10:27:57

清明的帖子质量都比较高，下载收藏，谢谢啦

z2l1y1 · 发表于 2011-11-29 17:48:29

原来有了，浪费堡币了！

z2l1y1 · 发表于 2011-11-29 19:13:19

图纸基本齐全，值得收藏

ydcow · 发表于 2011-12-19 17:18:30

现在这种形式的桥梁确实不多

hdc301@163... · 发表于 2011-12-19 21:04:13

和普通的桥梁断面，高架桥中应用很广
