82.5+220+290+220+82.5空腹式连续刚构施工图pdf

  [复制链接]
东风1型 发表于 2016-7-6 15:49:53 | 显示全部楼层 |阅读模式
  • 结构体系 : 刚架桥 » 连续刚构
  • 跨径 : 200~300
  • 工法: 悬浇
  • 功能 : 公路桥
  • 材料 :
  • 图别: 施工图
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x

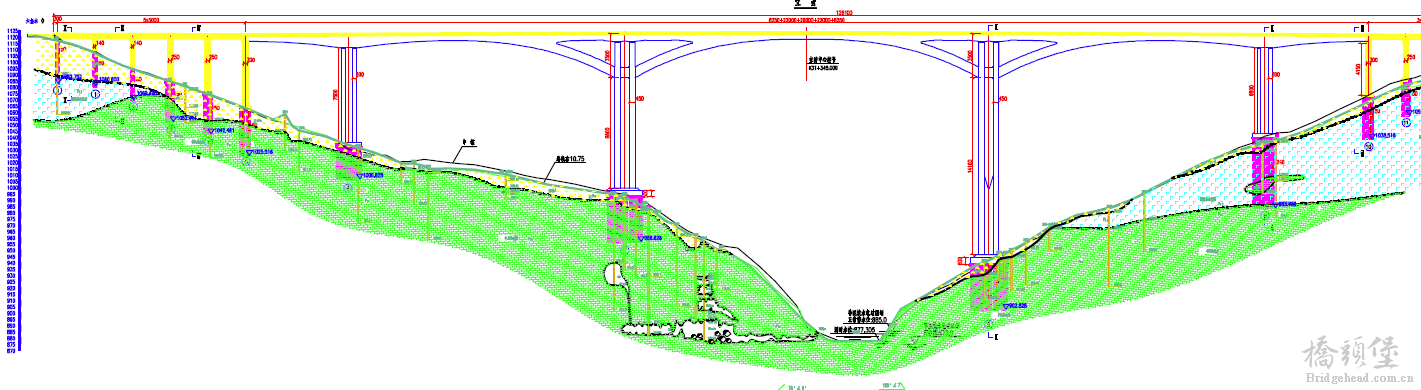

    贵州省六盘水至盘县高速公路起点位于水城县俄脚的法窝,与杭瑞高速公路相接,终点与沪昆高速相接于盘县海铺。水盘高速公路重点控制性工程,世界首创的空腹式连续刚构——北盘江特大桥。
    北盘江特大桥位于贵州省六盘水市水城县发耳乡和营盘乡交界处,北盘江为其界河,是水盘高速公路项目的控制性工程。全桥长1261米,桥面宽度为21.5m。
    北盘江特大桥主跨采用290米预应力混凝土空腹式连续刚构,其主桥桥跨布置为:82.5m+220m+290m+220m+82.5m;引桥均为30m先简支后连续T梁。其主桥所采用的290m跨径预应力混凝土空腹式连续刚构,是亚洲最大跨度的预应力混凝土连续刚构桥,也是世界上最大的预应力混凝土空腹式连续刚构。
    大桥主桥7、8号墩主梁悬臂长度112米范围分上下弦设置。大桥设计新颖,结构壮观、宏伟,其空腹式结构形式属世界首创,工程设计、施工工艺、施工方法均为创新。该新桥型填补了200至400米连续刚构桥跨度的的空白,为山区大跨度桥梁提供了新选择。

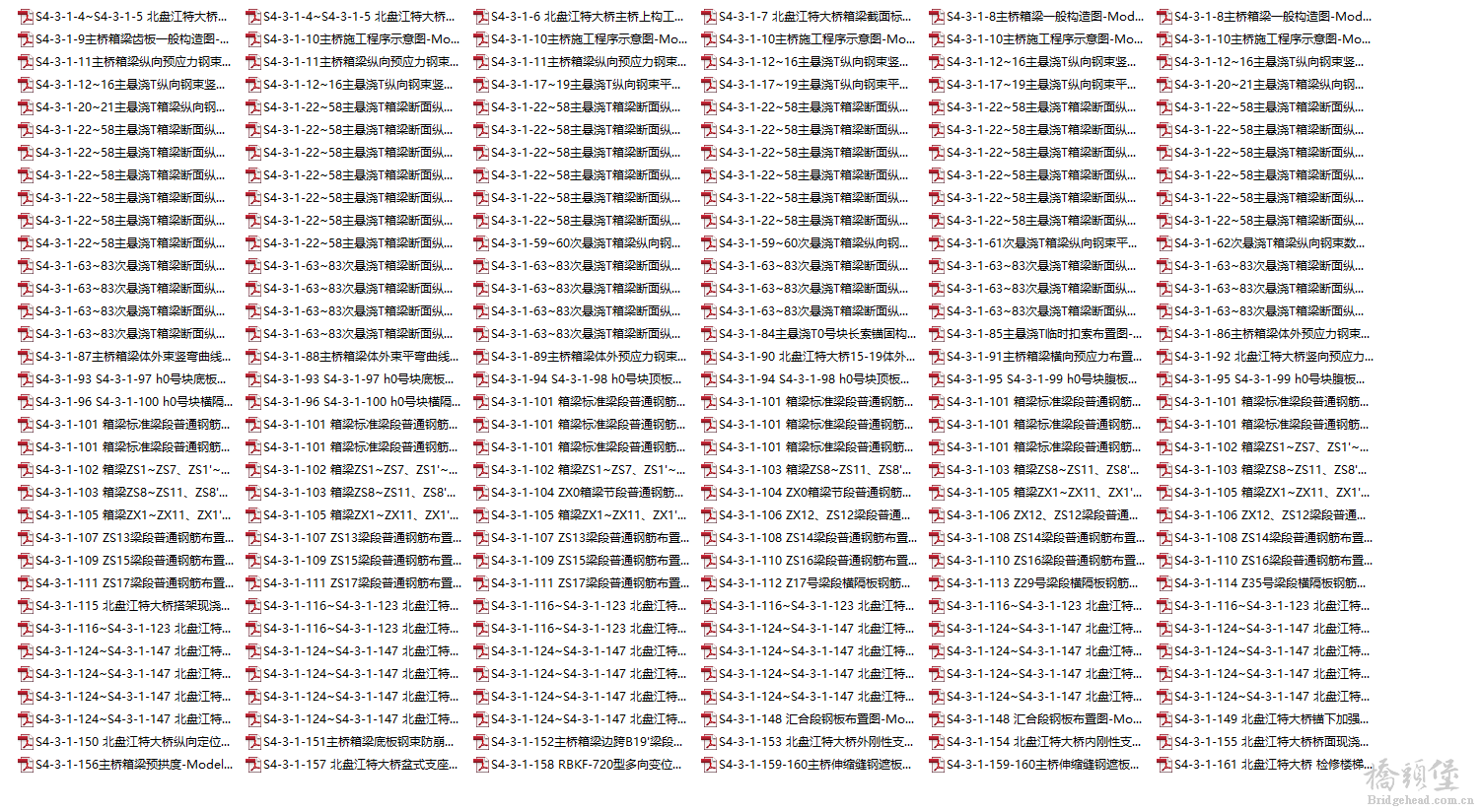

    上部构造.part1.rar
