由于在标准图设计中，梁板支座支撑线只用到了计算成果，没有列出中间过程，当人们遇到设计梁板有四个支座支撑时，就对支座设在梁板底下什么位置很疑惑，因此就产生了对这个问题的提问。有很多网友提出过很多疑问，现在在这里来进一步说明一下。

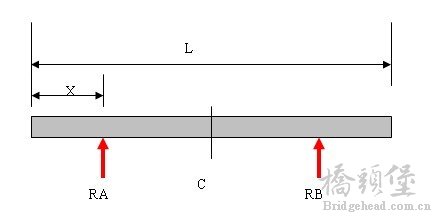

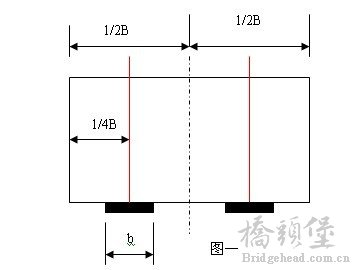

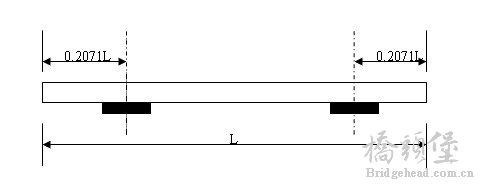

假设梁板是个实体矩形截面，如下图一：支座横桥向宽度为b

看图一，我们会自然想到，将矩形图分成相等的四等分，支点就设在对称的1/4B的中心点上，这就是两边图形的重心点，这样就形成了一个比较平衡的支撑方式。

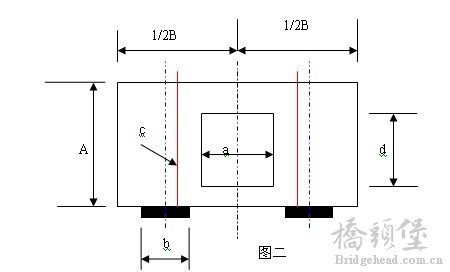

  现在如果将图中挖去一个小矩形,矩形的宽a=1/4B-1/2b。见图二。

这时我们想到，每一边的两个对称的1/4B由于挖走了一个缺口，原来的支点位置1/4B就不是真正的重心点（红线），支撑点会移到蓝线点，两条线之间相差一个c的距离。现在来计算这个c是多少。

设这个挖空矩形高度为d，挖空后面积f0=ad。取左边一半计算。按净面矩的方法求出左边一半截面的形心局最左边缘距离e=S0/F0，S0=1/4abB-1/8a²b----左边一半面积对最左边线的净面矩；F0=AB-ad------左边一半面积；c=1/4B-e。

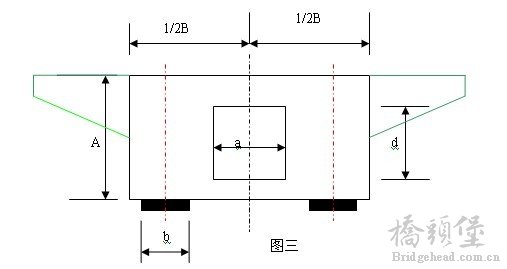

如果再在矩形图形两边再加个翼板，就成了下面图形，图三
