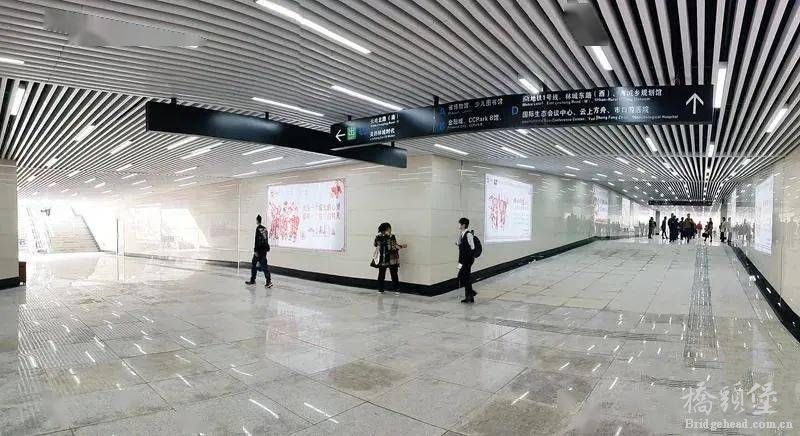

建成效果
贵阳市观山湖区林城东路与长岭北路交叉口人行地下通道工程施工图 2020.4本地下通道位于贵阳观山湖区林城东路与长岭北路交叉口，为解决交叉口区域人行过街、地铁乘坐和服务周边商业而修建。新建人行地下通道主通道采用“工”字形布置，共新建6 个出入口，西北、西南侧另设2条通道接入轨道交通1 号线站台2个出入口，形成交叉口区域过街、地铁乘坐、商业购物中心的互连互通。 主通道全长约364米，包含5米、7米、10米3种宽度。其中跨轨道1号线区间隧道的通道宽度为10米，长约42米；与轨道站台连接通道的宽度为5.0米，宽度与站台出入口通道保持一致，总长约70米；其余主通道均采用7米宽度，总长251米。出入口梯道全长约100米，宽7米。总建设面积约3920平方米 箱涵设计采用单箱单室矩形框架结构。

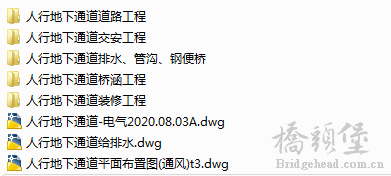

含下列图纸： 人行地下通道-电气2020.08.03A.dwg 人行地下通道GQ-31.dwg 人行地下通道平面布置图(通风)t3.dwg 人行地下通道现状管网调查图(签字).dwg 人行地下通道给排水.dwg---人行地下通道桥涵工程:第一分册: 00 主体结构工程数量表.dwg 00主体结构设计说明.docx 01 人行地下通道平面坐标放样.dwg 01 人行地下通道平面布置图.dwg 02-09人行地下通道构造图.dwg 02-09人行地下通道构造图.dwl 02-09人行地下通道构造图.dwl2 10-40、57-59 主体结构钢筋构造、防水及防火20200413.dwg 41 桥梁结构0、1、4、5#横梁钢筋构造图20200413.dwg 42 桥梁结构2、3#横梁钢筋构造图20200413.dwg 43 横梁系梁钢筋构造图20200413.dwg 44 桩基钢筋构造图.dwg 45 搭板一般构造图.dwg 46 搭板钢筋构造图.dwg 47-56 接地铁站台通道设计图.dwg 主体结构工程数量表（施工图）.xlsx 桩基工程数量表.xlsx 第二分册 7.0m宽主通道标准段装配式设计07.21.dwg---人行地下通道道路工程: 000竖向设计图（1265.15）4-22.dwg 施工图设计说明.doc 长岭北路 道路工程.dwg---人行地下通道交安工程: 26米龙门架.dwg 交通工程设计说明.doc 交通组织20191224.dwg 长岭北路与林城东路交通道改图 2020-07-22.dwg---人行地下通道排水、管沟、钢便桥: 00 封面目录 07.06.dwg GQ-01 管沟说明(签字).dwg GQ-02 管沟平面布置图(签字).dwg GQ-03~16 管沟布置图（签字）.dwg GQ-17 钢便桥平面布置图(签字).dwg GQ-18 2.2m钢便桥断面图（签字）.dwg GQ-19 排水说明(签字).dwg GQ-20 排水工程平面图(签字).dwg GQ-21~28 排水附图(签字).dwg---人行地下通道装修工程: 2020.06.11长岭南路地下通道立面图.dwg 2020.07.18长岭南路地下通道总平图.dwg
|
