求助:弯曲最小能量法求系杆拱成桥索力

muandong20... 发表于 2018-9-29 20:33:32 | 显示全部楼层 | 阅读模式
大概的原理懂了,搜集了一些论文,但对具体操作步骤很多地方不是很懂。利用MIDAS CIVIL计算大概的实用方法:
/ M8 ^/ L3 k% A) U( a/ [, e1.将关心的弯曲能量构件的面积增大10000或者100?(论文是10000,但似乎有人的吊杆会出现负值,有人说100比较合理),然后计算。
1 B) u: U2 G- }4 j* K- L4 _2.将EI乘以一个较小的系数,然后计算。所得吊杆内力即成桥索力。; g$ s5 i2 I* {* a6 _0 I/ i
我的问题:, f6 G7 D7 G% v# Q( k% C7 K
1.将面积增大的方法会把自重也增大的,怎么考虑?
- |( h2 t' n+ U9 U2.将EI成较小系数的方法,如何修改EI?在截面特性里直接修改Ixx吗?
1 c% w! u4 A' t. F6 N, k6 _0 u3.计算是怎么计算?在恒载作用下直接运行分析吗?
, N+ C* J! B: c6 z0 g3 V4.目前模型为刚性系杆,系梁和横梁均需张拉预应力,在运用此方法时如何考虑预应力?
$ o$ ]* }, Z9 E6 V# ]" j5.目前所作模型为4拱肋,边拱和中拱张拉力应不同,是否有影响?' |+ e1 l! F# E1 x$ |8 k3 c/ E4 g
望各位大神不吝赐教
+ P) A7 |$ {' m) w! t% s& g. `" i$ B

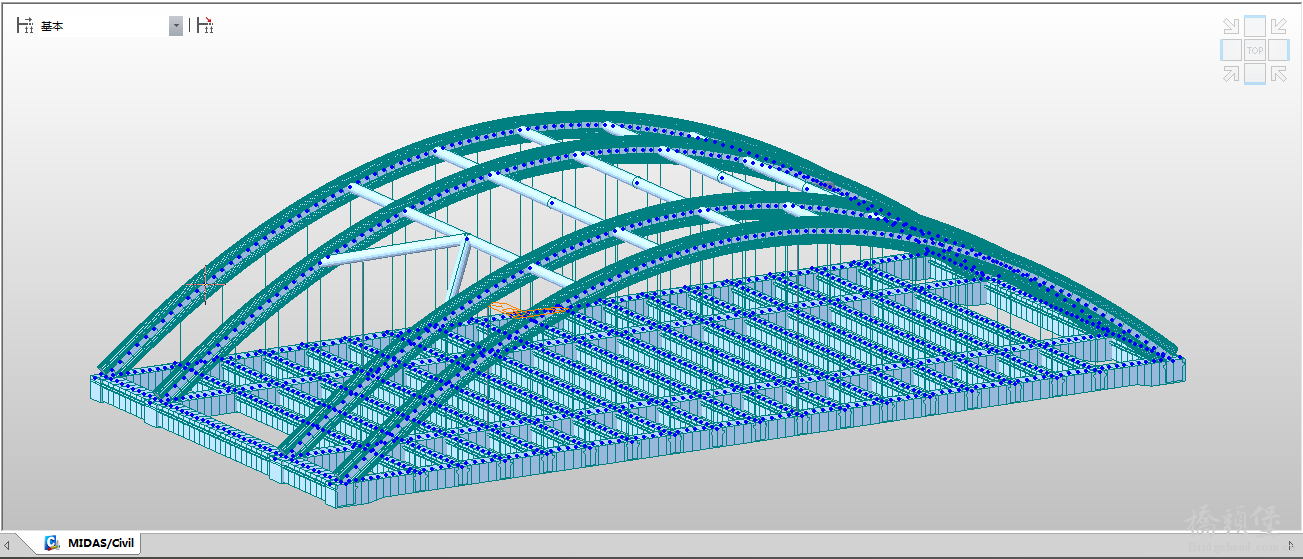

模型

模型
精彩评论倒序浏览

1万查看3评论

seuzhxd 发表于 2018-11-30 21:42:58
一个未知荷载系数法能解决的问题,非要搞得那么复杂。。。。
举报 回复
muandong20... 发表于 2018-12-17 17:44:00
未知荷载系数法,实际上也是需要一个目标函数的不是吗?太小了没结果,太大了没意义,也不是很好把控。
: m) G# P2 [$ P9 b& x
举报 回复
tofu915 发表于 2021-1-7 10:24:55
1、2.midas中可以在刚度系数中调整;
& P3 e8 l3 ^% a! b  N2 l9 m" V3.计算是考虑恒载+预应力+吊杆力计算组合;% J4 e; S5 l! l4 I. V# w
4.应该要考虑预应力;+ y) p9 ?- m  Z$ G; P+ A5 c: ?
5.根据算出来结果看具体是什么情况。
举报 回复
