分享一个漂亮的景观桥,并寻求设计资料。

deus_ex7 发表于 2018-2-23 09:12:57 | 显示全部楼层 | 阅读模式

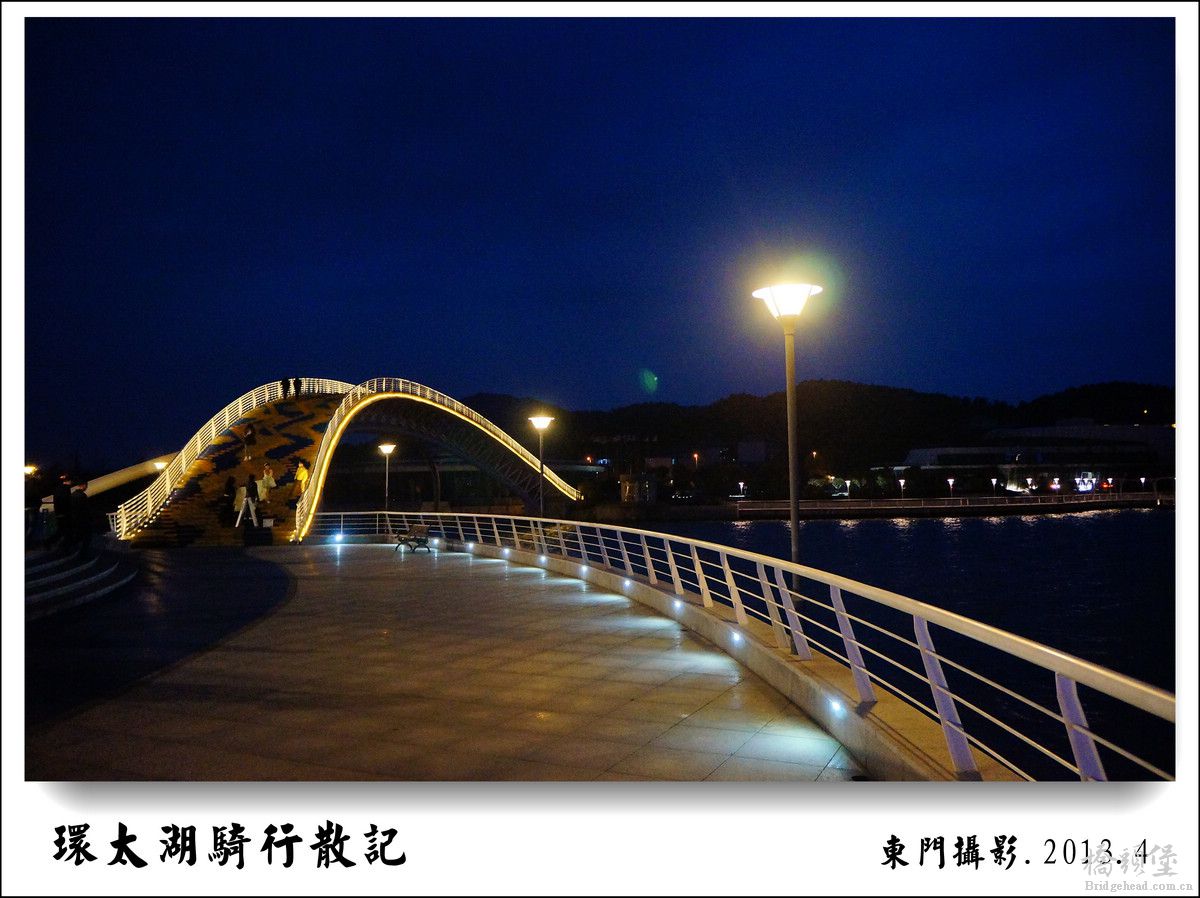

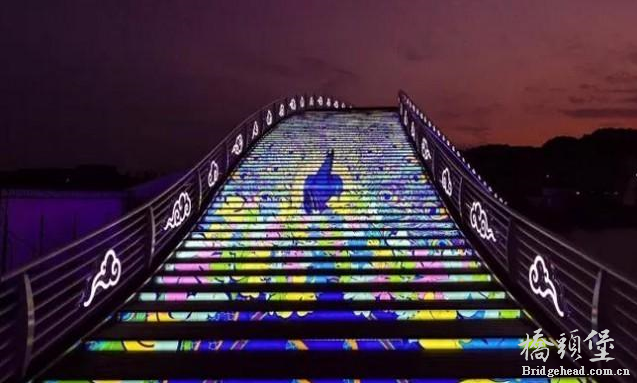

      湖州南太湖月亮广场有一座比较新颖的外倾式拱形桁架人行桥,人行桥桥面较宽初步判读应该在6m以上,桁架结构为三角形桁架、单管+外侧支撑管组成,分享给大家。       同时也希望借此机会寻求相关资料参考下,请大神不吝分享,谢谢!
& k1 M  f; P9 M, F
/ I! D+ T8 p0 e3 V/ @! M$ |
更多图片 小图 大图
组图打开中,请稍候......
精彩评论倒序浏览

1万查看6评论

2000tianma 发表于 2018-2-24 00:20:03
这个应该是参考德国的一个人行桥设计的,德国的是一根钢管的单拱,比这个难度更大.
举报 回复
deus_ex7 发表于 2018-2-24 09:06:14
谢谢二楼兄弟的答复,请问有详细的资料吗?湖州这个月亮桥,跨度应该在70m以上,人行桥的自振频率可能不好满足规范。
举报 回复
cjcc 发表于 2018-2-24 11:53:38

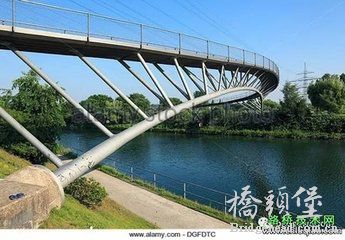

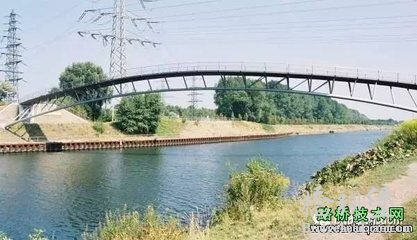

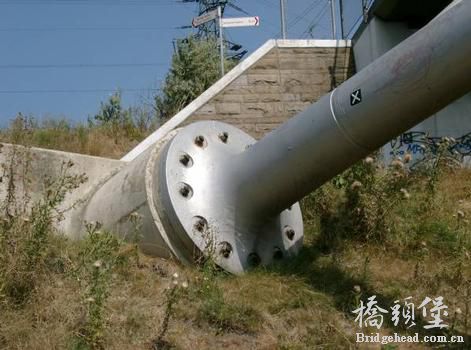

可以参考Oberhausen的一个人行桥the ripshorst footbridge,1997年建成  Q. s" j4 T$ C2 t+ Z& _. u" I
Diekmann und Lohaus做的建筑设计
: X1 c5 [+ {1 @+ [" }: I+ {sbp做的结构设计
9 Z8 d3 s5 Z0 }* r0 Uhttps://structurae.net/structures/ripshorst-footbridge/ z8 \0 r# O; U% a  `# R
主拱跨径78m,焊接钢管拱结构1 X- n9 }) d$ j: P3 u
总长130m,宽度3m,桥面系高度30cm,拱直径370~550mm,腹杆直径80~220mm,钢材用量铸铁36t,热轧钢120t。
9 ?3 O2 Z# ~- F- l0 q; Q
举报 回复
2000tianma 发表于 2018-2-24 21:04:20
楼上正解!考虑到国内的实际情况,如果要采用类似的结构,在理论计算和桥型的设计上要有充分的经验支持。专家审查的时候要能有充分的分析结果支撑.
举报 回复
deus_ex7 发表于 2018-2-26 08:49:53
谢谢分享,the ripshorst footbridge跟湖州这个桥的确有几分相像,不过受力上会更加复杂,空间受力特点明显,典型的上承式钢管拱桥,主要受力结构为下面的单根钢管。湖州这个桥桥面是弧线的,有点像拱形桁架,主要受力结构是整个桁架,这点存在一些区别,要是能找到设计图纸就好了,确实一座漂亮的桥,值得去仔细学习下。3 j5 P/ F2 u' J) T9 i
举报 回复
wxfnzbtxdy 发表于 2019-7-10 23:15:43
湖州三号桥我二师父作品
举报 回复
