请教:关于船舶撞击计算

ypingman 发表于 2007-9-21 16:13:02 | 显示全部楼层 | 阅读模式
请教各位大侠,船舶撞击结构时,各位大侠用哪本规范算撞击力?3 K+ B* N( _/ u4 |* f
1、中国公路  2、铁路  3、美国4 Z( y* Y, ~2 Y( J* w! q1 ?  Y

* h1 {$ m) x7 V" ?! ^假设是门式桥墩,怎么考虑支座摩擦对桥墩的作用?各位大侠能不能推荐几本相关书籍?
精彩评论倒序浏览

6646查看7评论

技术型工人... 发表于 2007-9-23 09:58:29
这个问题我也没有做过深入研究,我只是介绍几种典型的计算方法. @6 |2 K! Y& Y2 F" x+ ~" P9 n- v7 c
1、JTGD60-2004公路桥涵设计通用规范
; v8 r* J5 o9 x' T4 Z7 C! ^- D2、TB10002.1-99铁路桥涵设计基本规范2 P" A! E5 N) o0 W2 l: S
3、JTGD60-2004公路桥涵设计通用规范漂流物横桥向撞击力公式! u7 f$ @/ b. S% a# @1 t
4、CJJ77-98城市桥梁设计荷载标准
( H2 [: k' v. `* A5、AASHTO-1994美国公路桥梁设计规范
( M8 r9 p' z' J5 x5 h7 [, l% l# x" G6、沃辛公式
! V: H* e8 J/ v6 h' c从以上可以得出撞击力公式或取值。
/ C6 o0 D0 _6 p$ Z3 c/ d+ A0 L另,船舶撞击作用属于偶然荷载,可不考虑摩擦作用。

评分

参与人数 1堡币 +3 收起 理由
redflag + 3

查看全部评分

举报 回复
ypingman 发表于 2007-9-24 14:16:57
“技术型工人”,我是想知道大家都习惯用什么方法计算,以及理由。
  s4 E9 b& P5 V对于你的最后一点“船舶撞击作用属于偶然荷载,可不考虑”的理由是什么?参考的是那本书?( e* Y) |) x$ E& S6 Y: s4 p6 s3 b- N
我的理解是,摩擦作用在撞击的时候,是因为相对位移趋势而必然存在的,而且可能对结构起主导作用。我一直没有相关的资料,有一本《船撞桥及其防御》的书,这两天也没有到。公路规范的荷载值太小,好像很多人都倾向于不用,而美国规范太大,也趋向于不用。所以大家都用铁路规范。但是,美国规范是试验得到的数据,据他本身说和试验很接近。
/ T: S% v8 x, ]8 \" U我发现,美国规范之所以大,是因为考虑的是海船(船舶刚度不一样,所以折减不一样),第二是考虑正撞(可以理解为准确的故意行为)。如果扣除这两个影响,计算差别不大。% }2 W4 |* a( @" \- X) W. c
以上是个人理解,请各位赐教!

评分

参与人数 1堡币 +5 收起 理由
redflag + 5 交流答疑

查看全部评分

举报 回复
ali88 发表于 2007-9-24 14:41:11

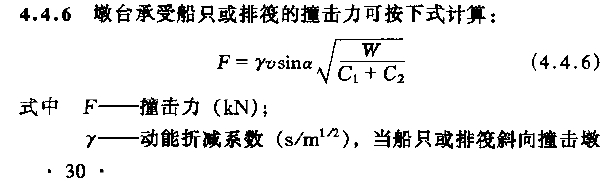

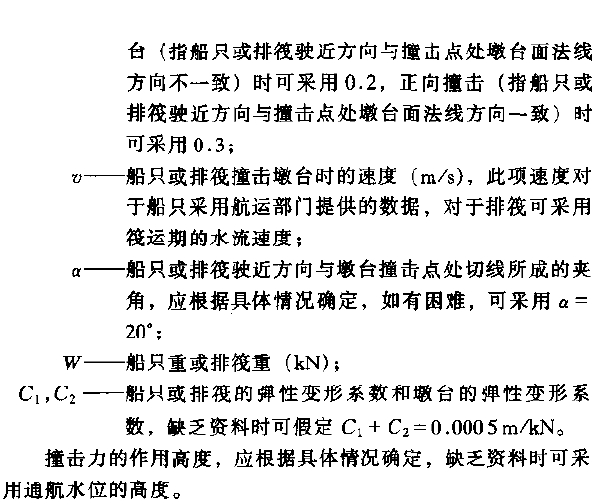

铁路规范TB10002.1-2005中规定:(属于必须考虑荷载,特别是九江桥事件后,对船舶撞击力的影响越来越受到重视,计算时考虑也是必要的)
( C# }( W8 J' ~9 U5 S
! ]. W/ J7 B  v- r1 {4 \& [. r[ 本帖最后由 ali88 于 2007-9-24 14:45 编辑 ]

评分

参与人数 1堡币 +5 收起 理由
redflag + 5 交流答疑

查看全部评分

举报 回复
技术型工人... 发表于 2007-9-27 13:11:29
船舶撞击属偶然作用,这下公路桥涵设计通用规范36页有明确说明
举报 回复
ypingman 发表于 2007-9-27 14:28:12

回复 5楼 的帖子

船舶撞击属偶然作用不假,但是这个摩擦是因为桥受撞击引起的,个人理解和规范上说的不一样。规范上说的摩擦,宜理解问温度和汽车产生的摩擦作用!
举报 回复
lingfengyi... 发表于 2007-9-30 09:12:09
这个是理解成简支梁被撞还是把支座端看成是悬臂的?+ T2 S( `; f- ]1 s3 y( k
撞击是偶然的瞬间作用,一般被撞部位与支座都还有一定的距离,可以看作是桥墩支座端相对于主梁没有相对运动,从而忽略摩擦力的作用。即使不是这样,再怎么样摩擦力也不会成为主导因素的,最多也就是简支梁跨内承受冲击作用,支座反力如何会成为主导作用?再说了,墩所受到的是被动摩擦,而不是主动摩擦,这也可以理解成墩是主动的,摩擦力不会太大。

评分

参与人数 1堡币 +5 收起 理由
redflag + 5 交流答疑

查看全部评分

举报 回复
usestone 发表于 2007-10-10 01:01:59

请问桥墩撞击时两端边界条件如何模拟?

以前没算过桥墩撞击,想请问一下桥墩撞击时两端边界条件如何模拟?
( v4 h9 `! K0 [! g也就是说墩顶及下部的桩怎么考虑
举报 回复
