斜齿轮动态接触有限元分析

1.问题的描述

如图1给出了齿轮装配体的三维模型，该模型由左侧主动齿轮和右侧的被动齿轮组成。

图1  齿轮装配体的三维模型

2.材料参数

两个齿轮的材料都为结构钢，摩擦系数取0.2。

3.工况

   在主动轮上施加转速，在被动齿轮上施加阻力矩，这二者随时间变化的规律如下：

时间（s）	0	10	20
转速（RPM）	0	1500	1500
阻力矩(N.m)	200	200	200

4.计算结果

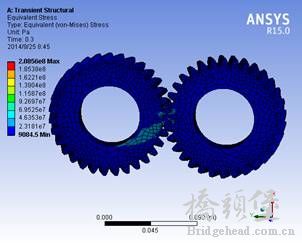

        图20.01s时刻的等效应力云图                图30.3s时刻的等效应力云图

图4 齿轮动态接触过程中的最大等效应力与时间的关系

    图5 提取等效应力位置的示意图                    图6 提取点的等效应力与时间的关系



    图7 0.1s时刻的接触压力云图                          图8 0.4s时刻的接触压力云图
