(1)江西南昌英雄大桥% J$ V- z! R- y& ]
英雄大桥位于赣江铁路桥下游约800米,全桥长705米。桥塔采用独柱斜塔,背索采用空间扭背索双索面,塔高约150米,大桥的塔柱有79度的倾斜,如此类型和规模的斜塔斜拉桥在全国尚属首座。

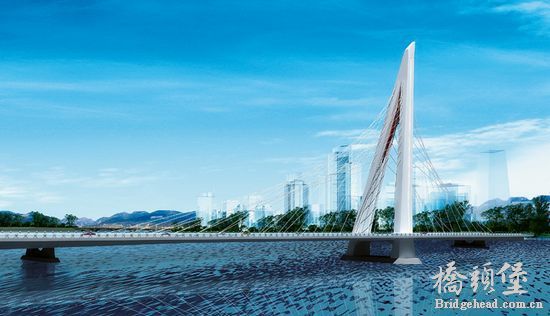

, `$ {5 O6 }1 w; }2 `. i/ L 7236303.jpg
' l+ c/ f% x" p: j2 k/ k( V(2)山东济宁梁济运河大桥
" u$ a& C- r" j1 }% {. P) i济宁市太白楼西路梁济运河大桥全长2161米,主桥为独柱斜塔空间扭面背索斜拉桥,主跨220米为钢箱梁、边跨96米为预应力混凝土箱梁,桥宽40米,双向6车道。          % I+ f9 E) T6 S8 Y( t. f
主桥上构为独柱斜塔空间扭面背索,墩、塔、梁固结,其跨径组成为96m+220m=316m。桥塔采用独柱斜塔,主塔全高133.147m(包括装饰性塔冠16 m),桥面以上塔高1 18m,桥面以下塔高15.147m。塔身顺桥向偏离铅垂面8,倾向岸侧。

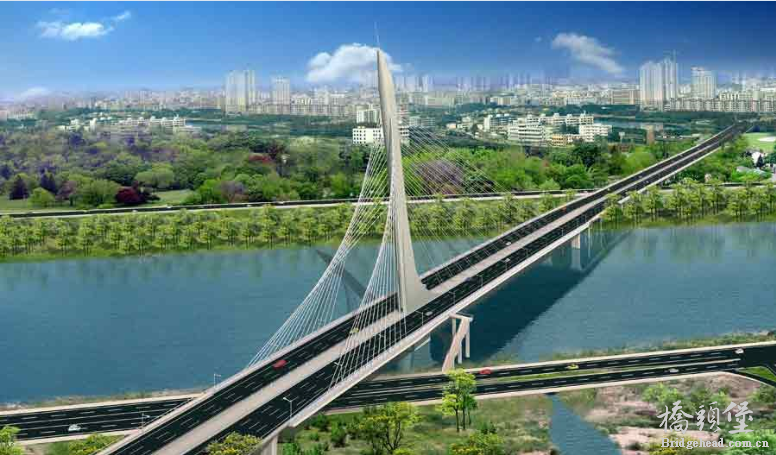

2 j1 n) u0 f  w 1421199127109274.png % A# }& ?6 R7 h, I+ G

1 @/ |% M, @: R# X& |) m梁济运河大桥的主跨钢箱梁的安装采用整体多点顶推工法。在岸边顶推平台和三个临时墩均设置顶推系统。4套顶推系统由一套电气控制系统控制,在计算机的控制下,4套顶推系统推力保持均衡、同步。施工成本低、时间短、效率高、定位精确。
( `/ e* f8 V8 i4 {  V8 E(3)天津光明路蓟运河大桥6 w3 W( _. Q' N  k& `* ~4 G
宁河县光明路蓟运河大桥工程全长241.54米,工程主体结构为空间扭转索面独塔钢箱梁斜拉桥,桥面宽度45.5米,行车道设置为双向6车道。主墩布置在蓟运河河中心,桥塔全高91.5m,主墩高9.5m,总高101m,主桥采用两跨方式跨越蓟运河,跨径布置为2×118m,主跨全长236m。9 q- b2 R& o, m8 G+ F

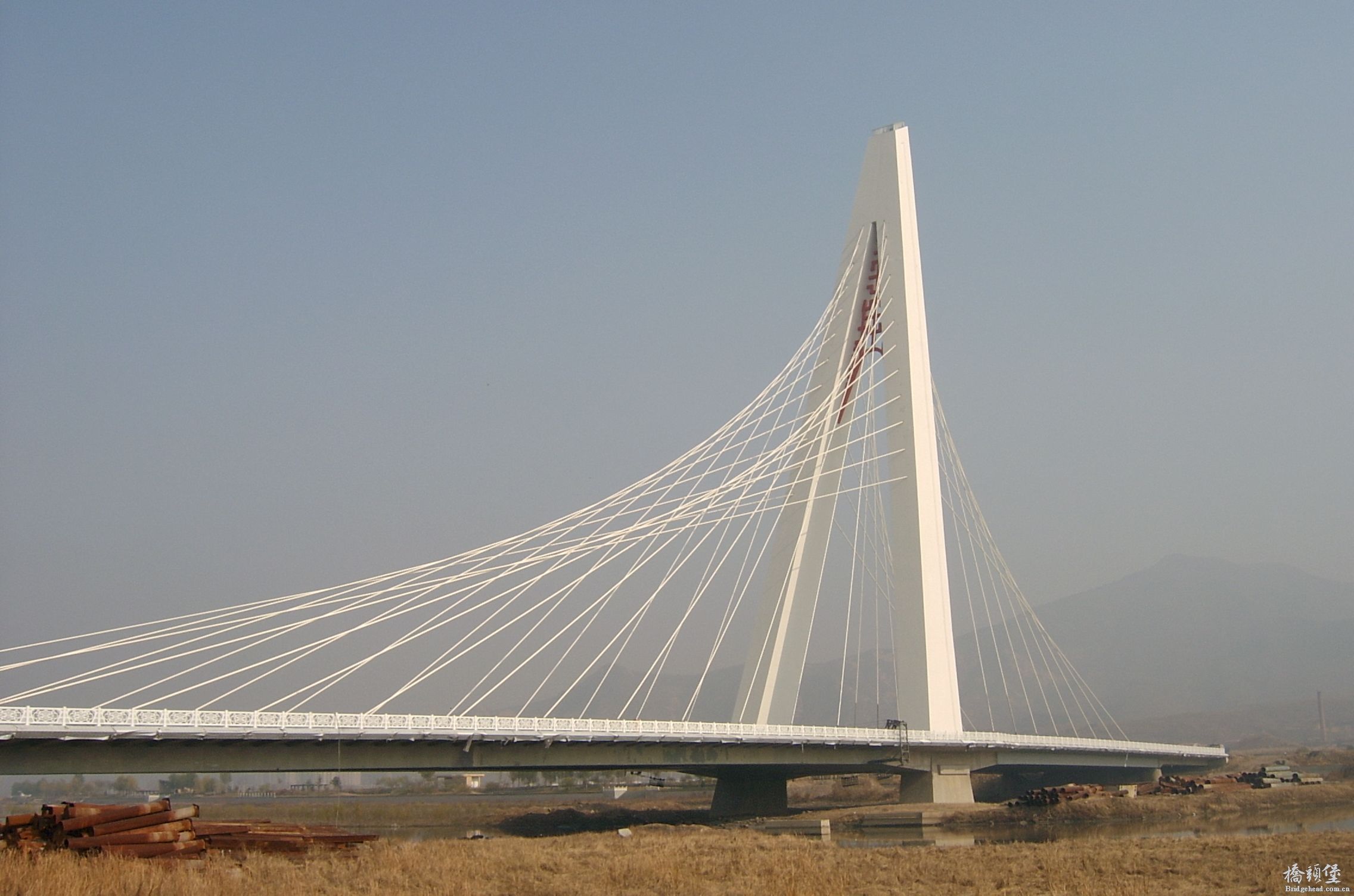

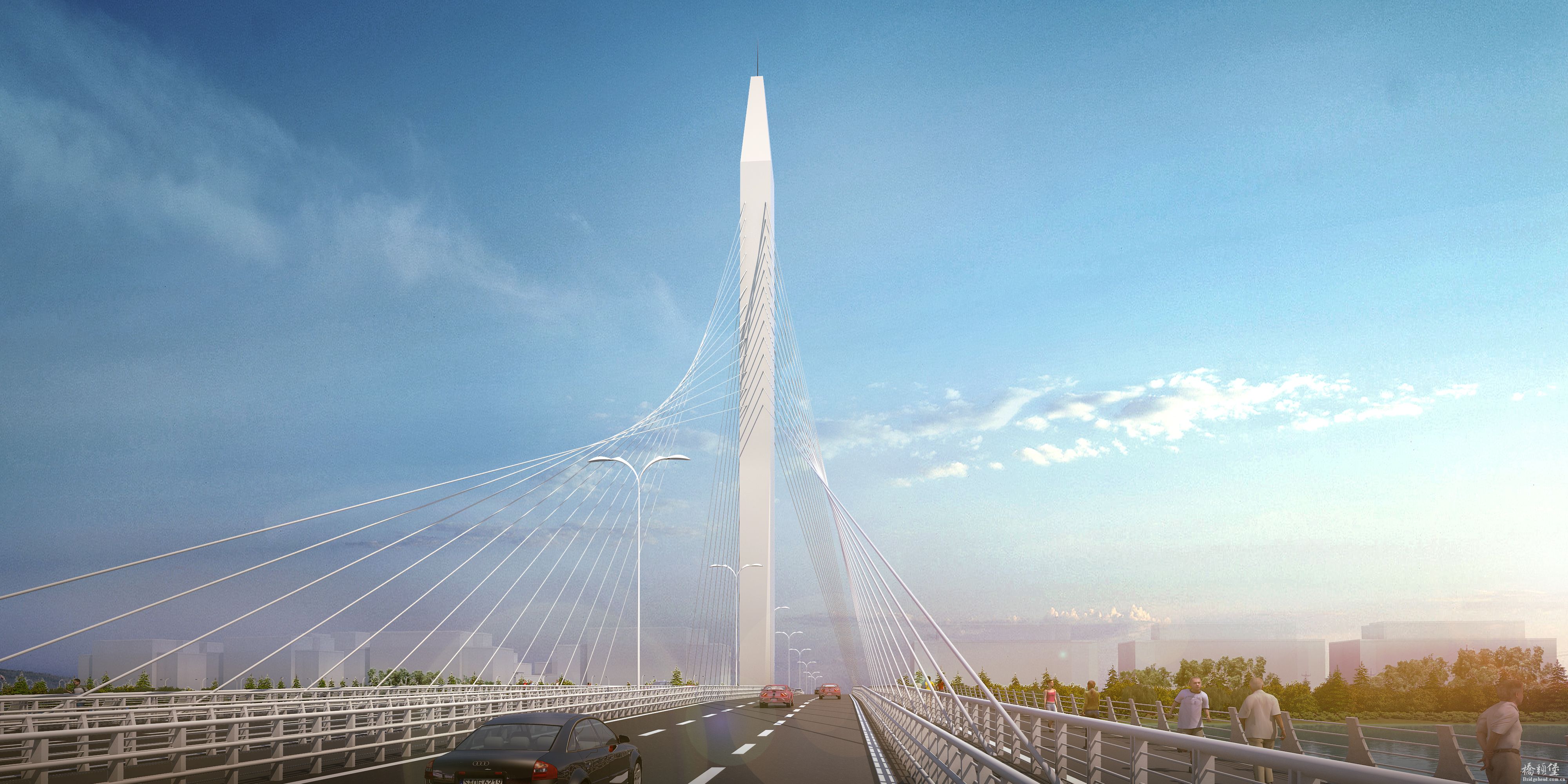

1.jpg 2.jpg ( I7 i. ^$ k8 e( Y5 p; f
相关链接:$ E3 }9 t8 T: u: {
空间扭转索面斜拉桥_蓟运河大桥$ o0 Y! G" S8 e/ _

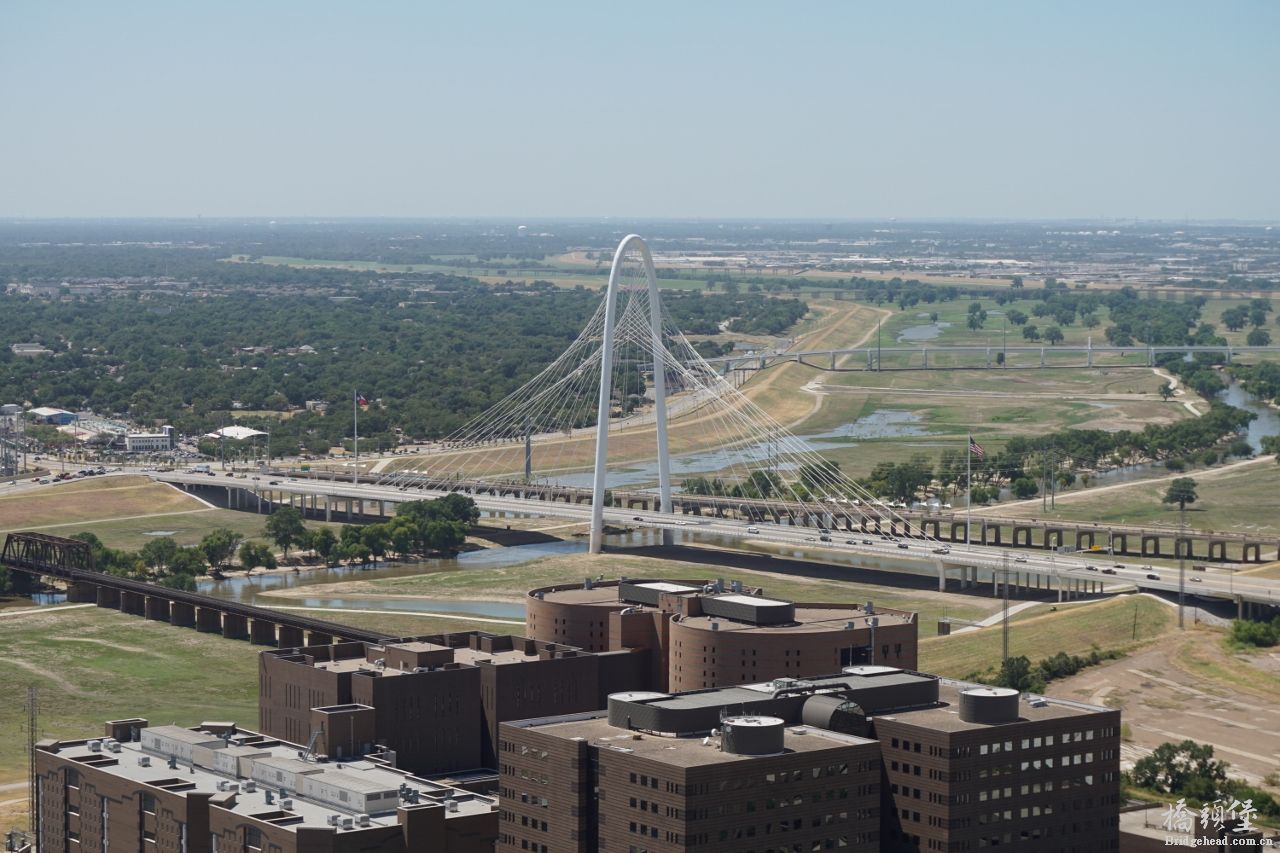

(4)美国达拉斯玛格丽特·亨特·希尔大桥
) r6 j1 n: E& ]. W. [6 [
Margaret.Hunt.Hill.Bridge.640.10404.jpg day.jpg

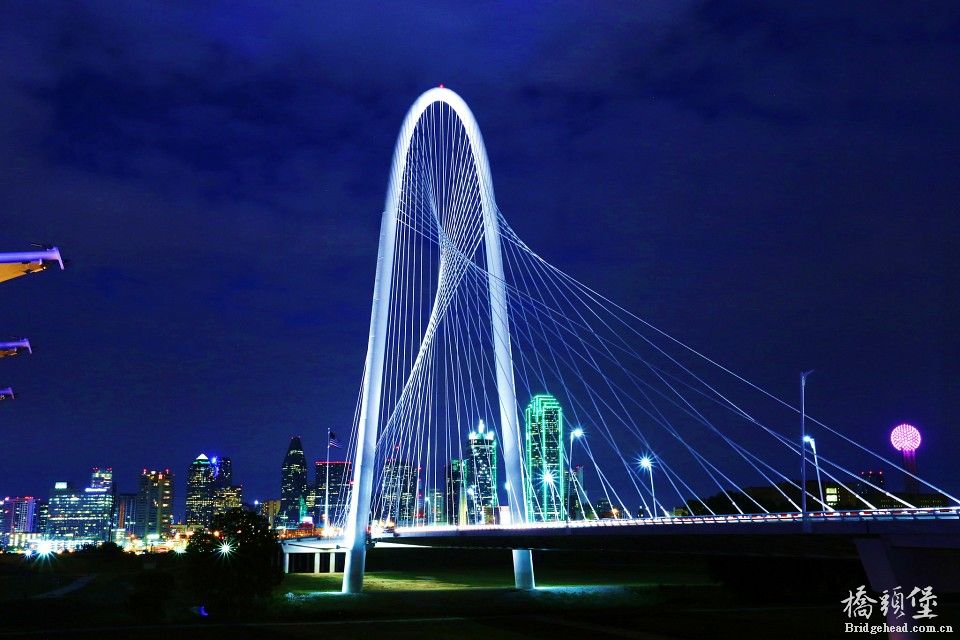

桥型结构  空间扭背索斜拉桥
桥塔高度   400英尺(120m)环拱索塔
跨度桥长  主跨:1197英尺(365m) 9 m" M0 N0 \: y3 _1 r; b1 T
  总长:1870英尺(570m)
设计师   圣地亚哥·卡拉特拉瓦
通车时间   2012年3月29日
相关链接:
: c9 B& N3 G3 x" B$ E7 D
Santiago Calatrava作品Margaret Hunt Hill Bridge5 R( x5 A* s: }- T; U! ~) y- p

. H+ ]- b3 a3 r- S; a) r- f$ @(5)上海惠平路蕰藻浜大桥
* u- P7 r" k% l2 m  `" w
5 @5 ?8 h( r! j$ ]4 _惠平路蕰藻浜大桥采用独特新颖、造型美观的“彩针型”钢独斜塔空间索面斜拉桥形式,倾斜的彩针型主塔神似正欲冲天的仙鹤。该桥主塔垂直高度111m,采用(35+35+158+40)米钢-混混合梁跨越蕰藻浜。大桥全长268米,桥面总宽35.5米,近期为双向四车道,远期规划为双向六车道。总投资1.75亿元。
( t% I. Q$ Z& W0 L( J! Y; |+ x 11.jpg
+ G9 Z) {; ?- {& ]! a s1408011545062744339.JPG 6 \; }4 X5 I$ `* b; h
0 Y, |- k8 [7 k. B/ K
相关链接:
; X& l( J: x7 A# B
惠平路蕰藻浜大桥' b' g9 j. s9 E  @

" P4 @2 Y& c2 R, x0 @(6)天津团柏新桥
1 ^# d7 _0 r; L8 t, X' [

* ]3 W* Z  T/ Z1 p( _) z8 F 20111130141920.jpg

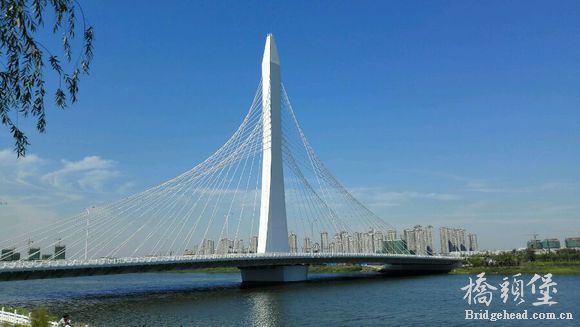

; [% P" ^9 O! H3 e! Z( b! \       团泊新桥坐落于静海县团泊新城西区,总长度1296米,宽45.4米,双向6车道,是一座跨越独流减河的特大桥梁。该桥荣获2012—2013年度中国建设工程鲁班奖。
$ F) v1 m- o( k" D6 d

/ q  i0 E( j+ a 1395730547.jpg
$ P# i+ X, l! p- M

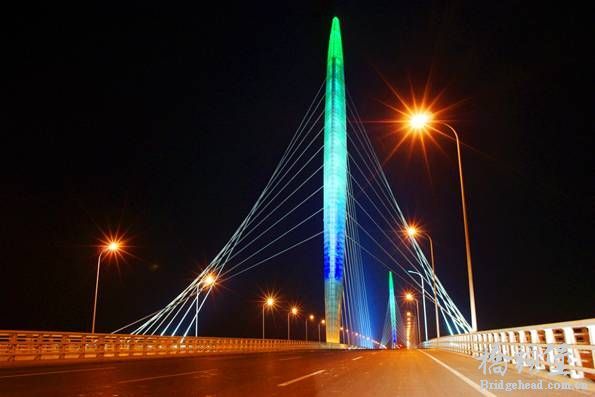

团泊新桥主桥采用“彩针形“塔斜拉桥形式,主桥为独塔斜拉桥结构,跨径布置为45m ( 前副跨 )+ 138 m (主 跨 )+ 2 × 30m (后副跨 ),桥梁全长1296米,设计为双向6车道,中间预留5米宽的轨道交通宽度。新桥整体投资预计7亿元,于2008年5月开工建设,2009年底投入使用。3 V) x- g* Z' X
         11844480-bfe1-436b-8528-931a29407e2c.jpg ) F, x) h7 G$ ^; \1 m3 y) d
相关链接:
& O/ ~6 F5 S7 [  w9 D
实拍独具特色天津团泊新桥
, W  g6 w( M; w7 {" Z) T
(7)福建三明台江大桥

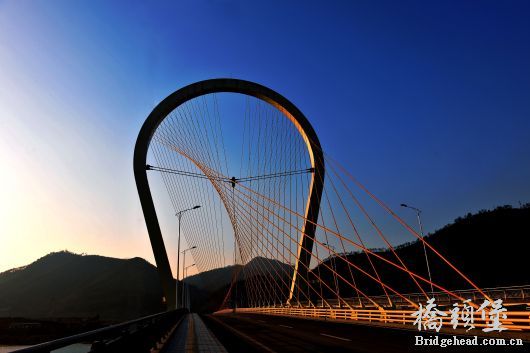

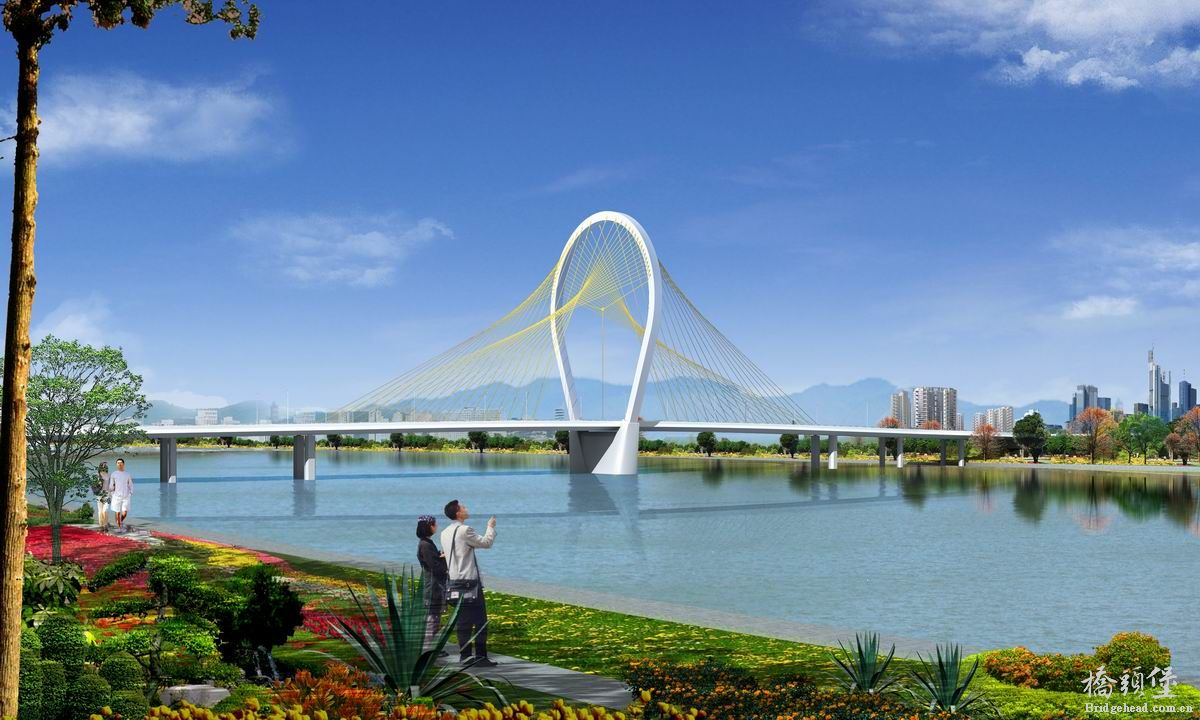

8 D% D3 A8 v9 Y$ z" n xg.jpg
+ H- g2 A8 ]# b; N% S! h+ u1 A1 B, A5 h/ d) [/ q

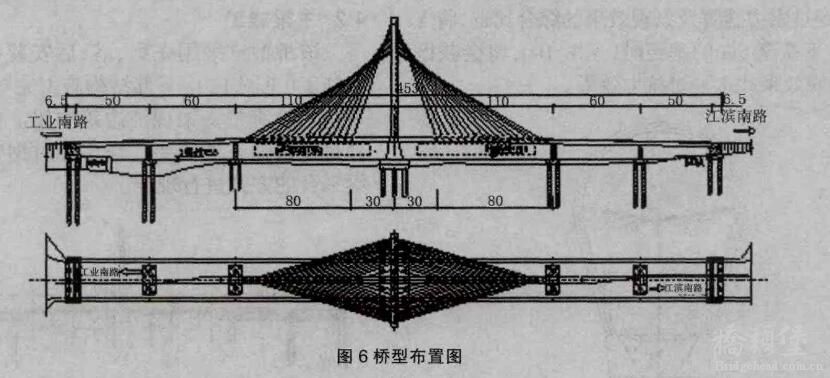

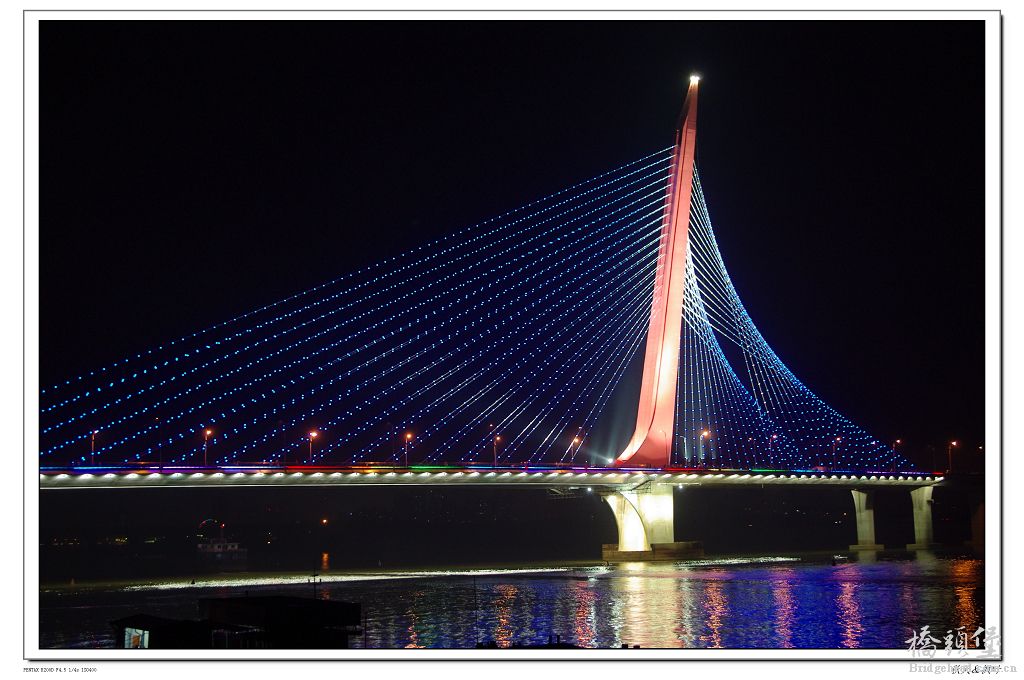

福建三明台江大桥台江大桥,跨径布置为50+60+110+110+60+50m,大桥全长538.4m,桥宽29.5m,主桥按双向四车道设计,主跨为2×110m的钢拱塔预应力混凝土主梁斜拉桥。
/ j' O6 U- W3 Q6 { QXT.jpg % ]  B3 y' v0 `
结构形式为圆拱型独塔混凝土主梁斜拉桥,设计充分利用两个斜拉体系和桥梁的能力,与传统的设计理念相结合,使拱、梁和索三者通过巧妙的结合,形成充满张力的空间拉索体系,其新颖的外形和动感的气势给人耳目一新的感觉,也使这座独特而美观的钢拱塔预应力混凝土主梁斜拉桥成为供居民和游客欣赏的里程碑。
! c  \8 L4 k* ^( d4 c7 p4 @& ^ 20130502111923.JPG
& t4 I. n% v9 M/ ^- i9 B
相关链接:2 }- O4 g! `0 `" S; t
福建三明台江大桥欣赏& `; [- \; c( q5 ~. D% m9 n
2 u9 V, C0 |' Q4 c: O  L: h

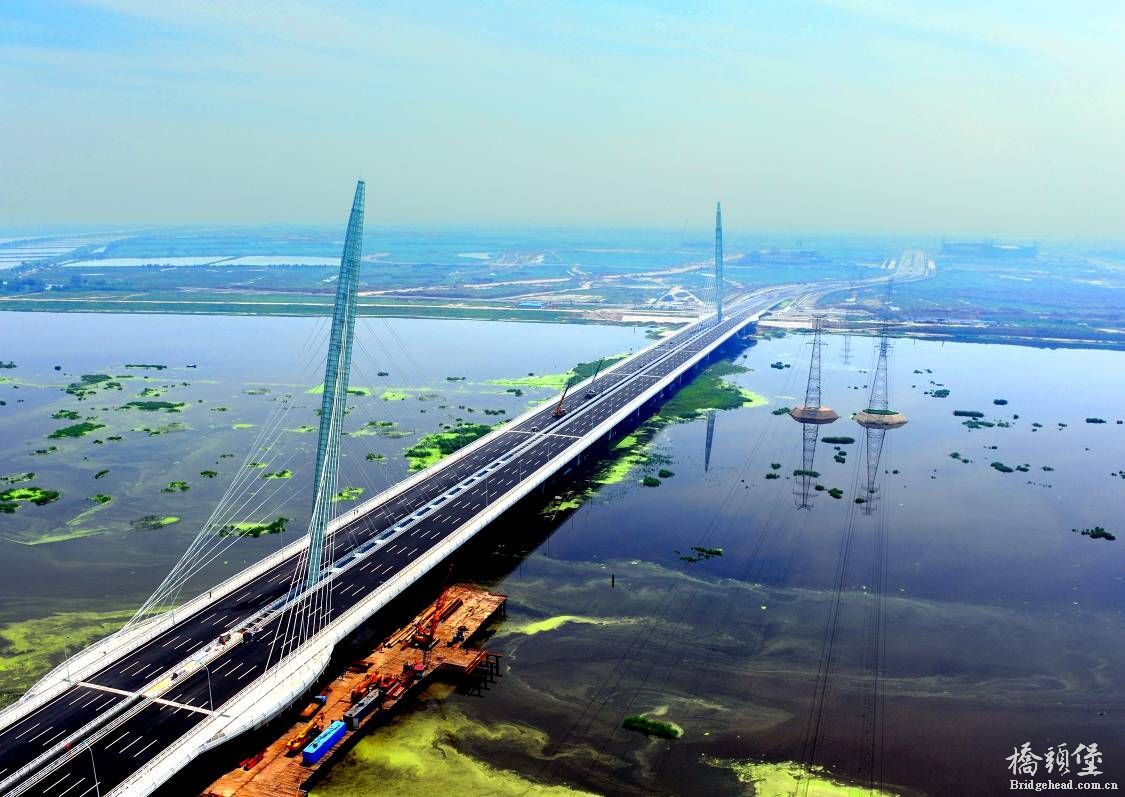

(8)承德市滨河新城三纬路跨滦河特大桥5 l9 ?& l$ i' U! i

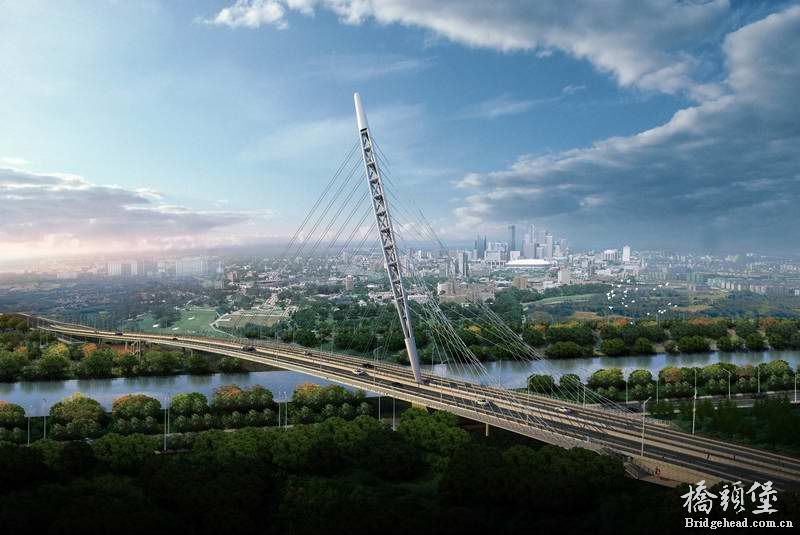

         1-1503050S425S1.JPG 201341585725628.jpg 20150316123229-405877968296408.jpg

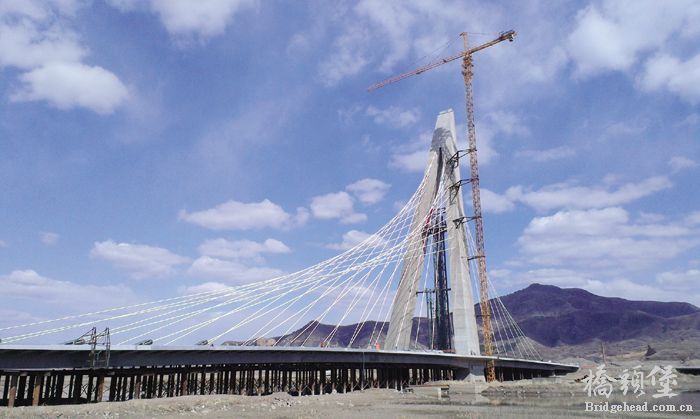

        大桥位于承德市滨河新城,主桥一座独塔双索面斜拉桥。桥梁总长为332米,主桥跨径布置41+158.485+96.515m。主梁满堂支架施工,主塔爬模浇筑,张拉斜拉索完成体系转换。
9 t1 b# N: i7 G  _# _& t3 \7 x0 ~7 g/ o, ^( K1 W, O1 C
5 Y8 x* b$ X' `- N; W, L' M0 C

( d+ j$ W4 y7 j
………………………………待续…………………………………0 }/ P" W5 L; `/ G) n, c

3 w. Z* k- @: k. P; m' S1 Y
持续整理,即时更新中……
. ], H) ?# [* C8 E; G

) f5 z( N9 |/ f; {* E; ~& H3 k- f6 H欢迎补充,补充一条新信息(含图片及文字介绍)一律奖励堡币+20
7 L" A7 B$ _) ?5 \9 T& j
# p1 b* p- l( D/ K: V. }- W4 F
和您一起收集并分享国内最新最全的桥梁结构分类排名信息
& a% m7 t- R0 d8 B
) c# L3 s$ l( H% f
(数据整理:桥头堡论坛,版权所有,如需转载请注明出处)
3 X% w. d/ V; h

本帖被以下淘专辑推荐:

精彩评论倒序浏览

1.6万查看2评论

nkdjgxyzy 发表于 2016-1-12 18:04:17
外观很漂亮,富有现代气息
举报 回复
xwhuang 发表于 2016-3-27 16:28:51
我提供一个目前在建的厦漳同城大道---沙洲岛特大桥西溪主桥

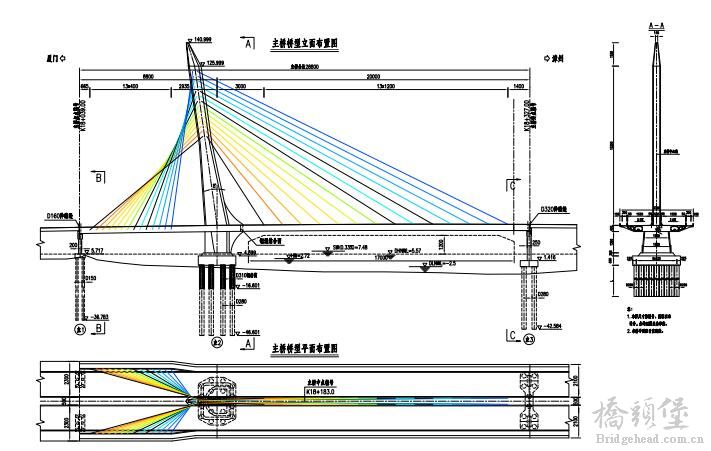

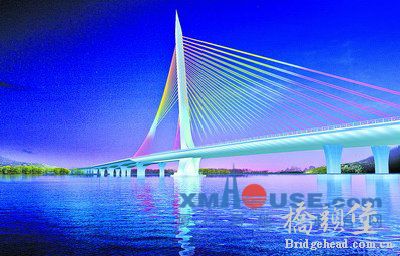

沙洲岛特大桥西溪主桥,主桥为独柱斜塔空间扭面背索斜拉桥,主跨200米为钢箱梁、边跨88米预应力混凝土箱梁,桥宽47米双向8车道。主桥上构为独柱斜塔空间扭面背索,墩、塔、梁固结,其跨径组成为88m+200m=288m。桥塔采用独柱斜塔,主塔全高136.6m(包括装饰性塔冠15 m),桥面以上塔高117m,桥面以下塔高19.6m。塔身顺桥向偏离铅垂面8。,倾向岸侧。
