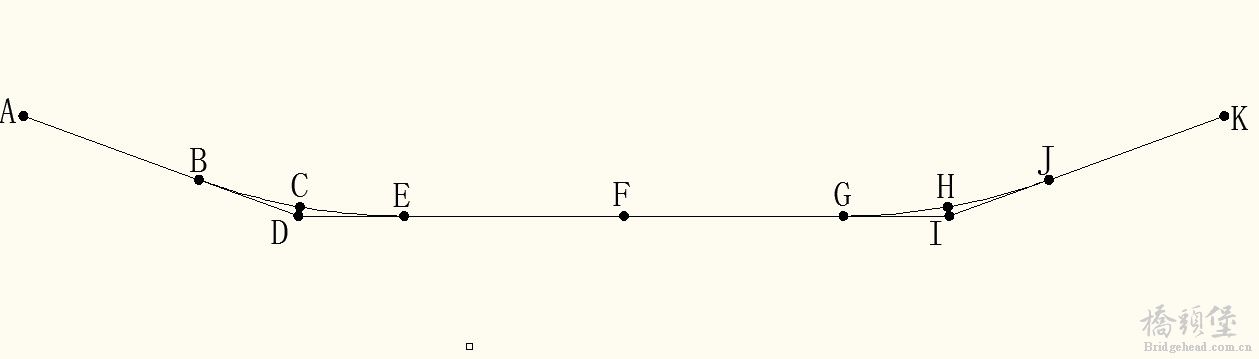

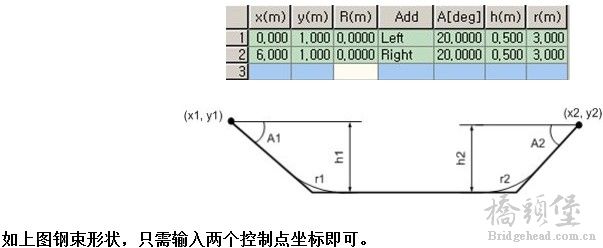

我在midas预应力荷载钢筋布置形状中预应力筋3D坐标输入时遇到点问题,想请教各位大神一下,还望赐教,不胜感激!! 如上图所示,图是XZ平面内的,Y轴坐标暂时忽略。ABCEFGHJK是所要输入的预应力钢束的形状,其中AB段、EG段与JK段都是直线,BE与GJ是圆弧,C,H两点是两圆弧的中点。D是直线AB与直线EG的交点,I是直线JK与直线EG的交点,F是EG的中点。 我输入钢筋的时候输了一下几个情况: 1、 输入ABCEGHJK八个点的坐标,其中C,H两点输入圆弧半径。其余点没有半径。 2、 输入ABCEFGHJK九个点的坐标,其中C,H两点输入圆弧半径,其余点没有半径。比第1种情况多输入一个F点。 3、 输入ACHK四个点的坐标,其中C,H两点输入圆弧半径,A,K两点没有半径。 4、 输入ACFHK五个点的坐标,其中C,H两点输入圆弧半径,A,F,K两点没有半径。 5、 输入ADIK四个点的坐标,其中D,I两点输入圆弧半径,AK两点没有半径。 我一共试验了上面五中预应力钢束输入方法,但是,只有1与2输入得出的形状是一样的。其余1与3,1与4,1与5,2与3,2与4,2与5,3与4,3与5,4与5得出的形状都不一样。上面5种输入竟然得出了4种不同的预应力钢束形状。请教一下各位,上面五种形状哪种是正确的?能否告诉预应力钢束3D输入坐标时形状是按什么规则产生的?
|
