MADIS运行一直出现错误，快急死了，请大家帮帮忙啊~~~

花开了。... · 发表于 2013-3-21 09:53:33

dingling320 发表于 2013-3-19 23:13

登录/注册后可看大图

端部由混凝土截面变成组合截面的临界位置没有特殊处理吗，只算了三个阶段，发现在预应力作用下挠度好大，向 ...

端部由混凝土截面变成组合截面的临界位置没有特殊处理，嗯，我检查下界面看看，谢谢

花开了。... · 发表于 2013-3-21 11:12:53

liushui 发表于 2013-3-19 22:58

登录/注册后可看大图

很显然，程序已经警告说43节点的RX的位移异常，很可能是位移无限大，比如约束少了一个结构成为机动体系。任 ...

似乎也没有这样的问题啊，我看了下

liushui · 发表于 2013-3-21 12:15:08

这个东西要很详细看的，不是那么容易发现的。以个人的经验看，检查一个模型比重新建一个模型还要麻烦，可能剩下的20%的完善模型的时间占到总时间的80%，特别是很复杂的模型。

mhmtj · 发表于 2013-3-21 13:21:24

建立一个包含模型所有节点的组，施工阶段第一个阶段就把它激活，再试试。一些边界条件设置虽然定义了组，但在划分组时，与他相关节点容易漏掉。你去掉施工阶段就没有问题，应该是哪一个阶段的激活的项目缺失了节点或单元没有激活，节点可能性最大，节点没有激活，那个施工阶段激活的组当然不存在。

mhmtj · 发表于 2013-3-21 13:30:18

建立一个包含模型所有节点的组，只是节点，不要含单元

花开了。... · 发表于 2013-3-21 17:23:33

mhmtj 发表于 2013-3-21 13:30

登录/注册后可看大图

建立一个包含模型所有节点的组，只是节点，不要含单元

我建了，还是老样子

dingling32... · 发表于 2013-3-21 21:13:31

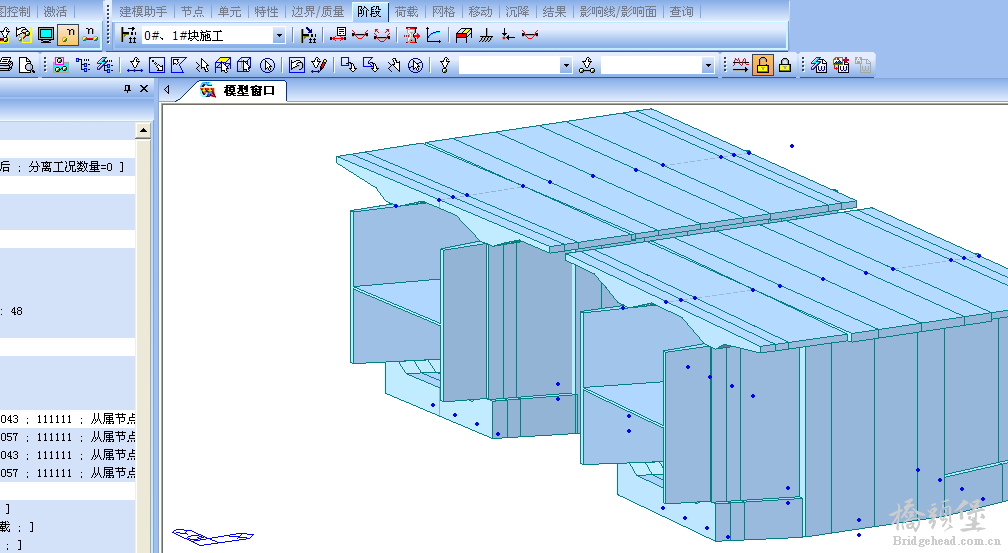

问题已查处，你在悬臂根部混凝土截面与组合截面交界位置没有安装加劲梁，如图所示：
这使得你在交界处的刚度偏小，顶板钢筋使箱梁变形很大。

花开了。... · 发表于 2013-3-22 10:43:21

dingling320 发表于 2013-3-21 21:13

登录/注册后可看大图

问题已查处，你在悬臂根部混凝土截面与组合截面交界位置没有安装加劲梁，如图所示：
这使得你在交界处的刚 ...

那个是混凝土腹板，我也有加，我的模型转个方向就可以看见，只是把2号块及0、1号块分开而已

dingling32... · 发表于 2013-3-22 16:43:41

再看看你的模型，查看结构组，”2#块腹板“只有节点没有单元；你定义了H行腹板界面，但是没有相关单元！

花开了。... · 发表于 2013-4-2 20:41:11

dingling320 发表于 2013-3-22 16:43

登录/注册后可看大图

再看看你的模型，查看结构组，”2#块腹板“只有节点没有单元；你定义了H行腹板界面，但是没有相关单元！

哈~嗯，谢谢！！！
