关于钢束的平弯和竖弯的问题

chengjians... 发表于 2012-4-23 23:25:24 | 显示全部楼层 | 阅读模式
小辈初学桥博,想问一下什么是钢束的平弯,是不是直线桥梁是不用考虑钢束的平弯的,因为只有弯桥才会在横桥向上出现弯曲,不知道我这样理解对不对,还望前辈指点,拜谢。
精彩评论倒序浏览

2.4万查看6评论

旭日东升... 发表于 2012-4-28 12:42:13

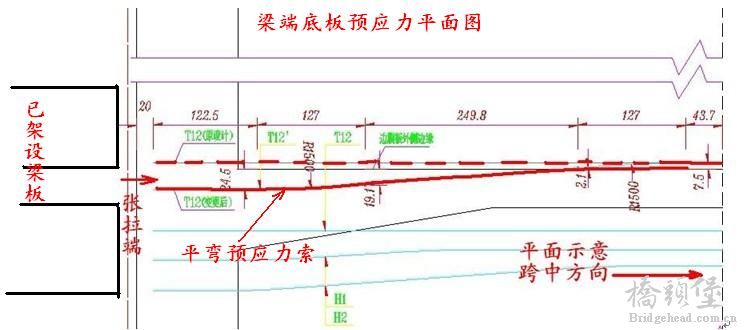

不是,在直线桥梁上也有平弯。例如:连续梁边跨合拢问题。因为当连续梁边跨合拢后,其边上另一头的梁板都已经架好,只有边跨桥台的靠背没有浇筑混凝土。这时候如果要张拉连续梁预应力索,就会遇到张拉端与已经架设的梁板冲突,因此必须采取平弯才能继续施工,见下图(这是我们这里正在进行的图纸)。
举报 回复
J_Holmes 发表于 2012-5-16 09:12:57
楼上解释的很详细啊,果然是超级版主。补充一下,对于桥博进行直线梁桥计算的时候,平弯对于计算结果的影响不大,仅对自身永存预应力有一定的影响,因此为了方便,可以不用建立平弯。
举报 回复
旭日东升... 发表于 2012-5-16 10:12:55

我发的这个图,虽然增加了平弯,计算预应力损失增大了5.92%(<6%),计算时还是要考虑的。
举报 回复
陌上花开... 发表于 2012-5-29 20:28:17
对于50米T梁  底部的N4 是关于T梁梁肋左右对称的  数据输入的时候  我是按照 平弯输入的  只是关于坐标轴 左偏 右偏 15.5厘米 没有平弯半径
不知道我的理解对不对

点评

没有设半径,但有转角也是一样。摩阻力计算里只要转角(但规定还是要设半径的)。  发表于 2012-5-30 12:46
举报 回复
陌上花开... 发表于 2012-5-30 14:15:47
陌上花开 发表于 2012-5-29 20:28
对于50米T梁  底部的N4 是关于T梁梁肋左右对称的  数据输入的时候  我是按照 平弯输入的  只是关于坐标轴 左 ...

是不是我没说清楚
我看的这个T梁
共有4类钢束
其中N4位于最下层 有2根  2根关于梁肋中心线对称,分别位于梁肋中心左右侧15.5厘米处,在平面上是完全平行的水平钢束
平面上是没有弯曲的  只是我在输入的时候  不知道这个梁肋中心左右侧15.5厘米处怎么处理    就按平弯输入的,
举报 回复
陌上花开... 发表于 2012-5-30 14:26:31
旭日东升 发表于 2012-4-28 12:42
不是,在直线桥梁上也有平弯。例如:连续梁边跨合拢问题。因为当连续梁边跨合拢后,其边上另一头的梁板都已 ...

这个图张拉端锚固面到已架设梁板端部的距离是多少啊?
为什么说才因此必须采取平弯才能继续施工呢?
我是这样理解的 如果采取平弯 后在箱内部挖空部分另作齿板使锚固面相对于梁端向跨中方向移动,并能够保证张拉操作距离
设置平弯就是有意义的

可是从这个图看不出来这层意思啊?
不知道我的理解对不对
举报 回复
