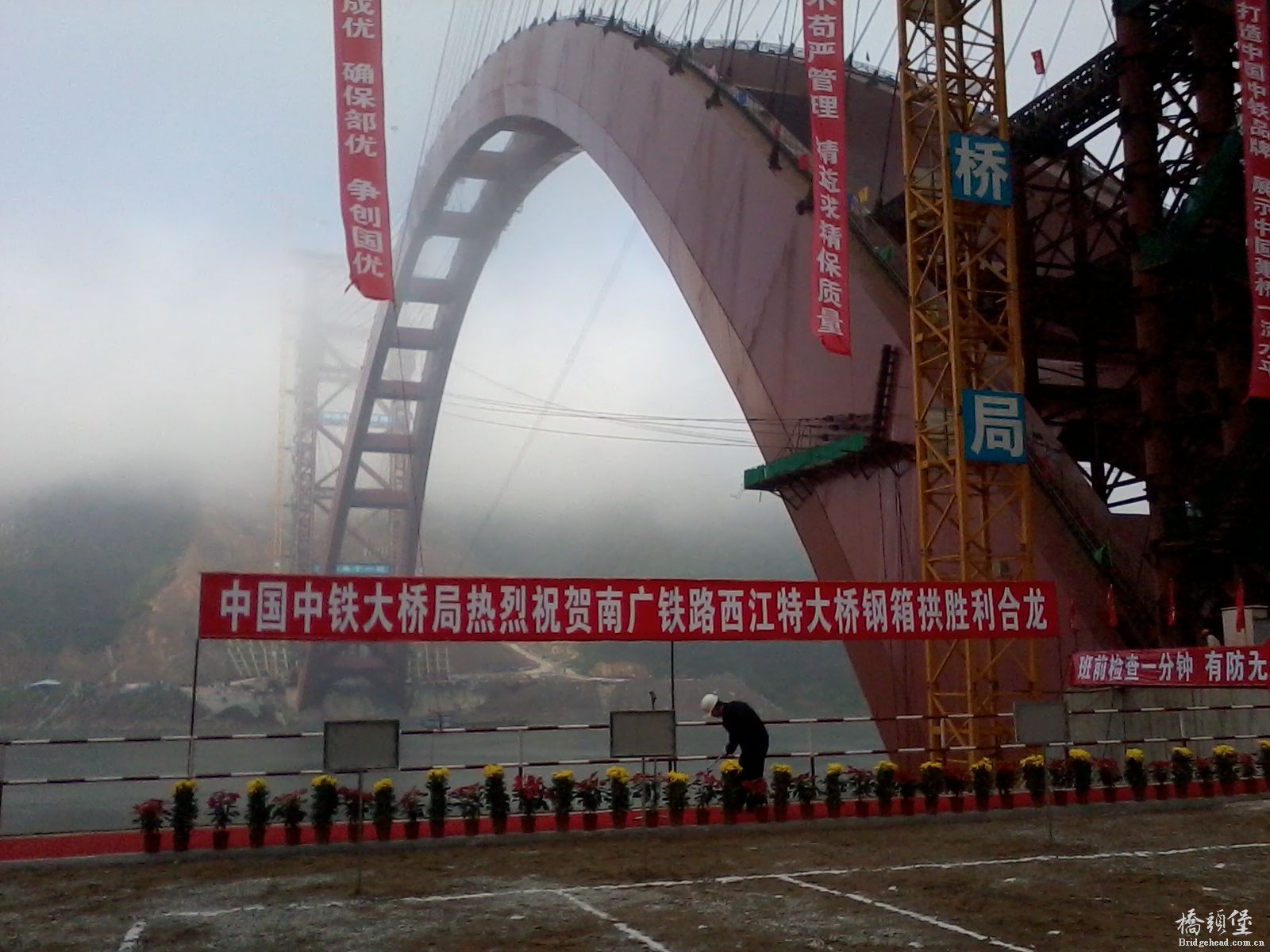

新建南广铁路西江特大桥（世界最大跨度铁路钢箱拱桥）

{:4_94:}{:4_94:}
有报到说南广半停工了o(︶︿︶)o 唉

中铁咨询设计，大桥局承建的，世界最大跨度的铁路钢箱提篮拱桥，拱肋内倾角4.8°

期待更多的资料上传哈！！！

应该是单悬臂施工，施工临时缆索挺多的，桥梁跨径多大，楼主给点介绍说明啊……

悬索吊装施工啊，扣塔在那放着怎么会是转体施工呢

zclld 发表于 2011-11-18 18:02


登录/注册后可看大图

应该是单悬臂施工，施工临时缆索挺多的，桥梁跨径多大，楼主给点介绍说明啊……

跨径450米，矢跨比1/4，拱轴系数1.8，G0--G3节段采用500浮吊吊装，后续节段采用420t 缆索吊机进行悬臂拼装

jiangli614 发表于 2011-10-26 15:17


登录/注册后可看大图

中铁咨询设计的，大桥局承建

主跨钢箱拱肋及钢桥面系施工采用420t缆索吊机节段悬拼施工。缆索吊机扣缆塔系统采用双塔三跨形式，跨径组合为212（202）+476+206（225）m，扣缆塔塔架全高175m，钢结构总重为8000t，垂跨比为1/12；扣塔缆塔合一，分别布置于两岸上下游拱座上，缆索吊最大承载力420t，最大净吊重360t；主索采用2-12Ф60mm钢芯钢丝绳，主索索鞍采用移动式，最大横移距离为12m。两岸共设置12个锚碇，其中扣塔锚碇8个，缆塔锚碇4个。单个扣塔锚碇承载力为2500t，缆塔为1500t。

这座桥坐车途经过几次！

钢箱拱铁路桥，难啊。期待更详细说明，图纸！！！

有没有详细一点的介绍？

中铁咨询设计的丫髻沙大桥维修的怎么样了？感觉他们胆子真大，有点冒进哦。

跨度多大，钢箱截面尺寸多大呀，采用那种钢材，钢板多厚呀？

mlxuzheng 发表于 2012-3-3 17:45


登录/注册后可看大图

跨度多大，钢箱截面尺寸多大呀，采用那种钢材，钢板多厚呀？

跨度450米，钢箱截面最大尺寸15×5米，钢箱顶底板板厚5分，腹板2.4分

应该是缆索吊机逐段拼装施工吧

以后回去做试验的，还没去过呢
