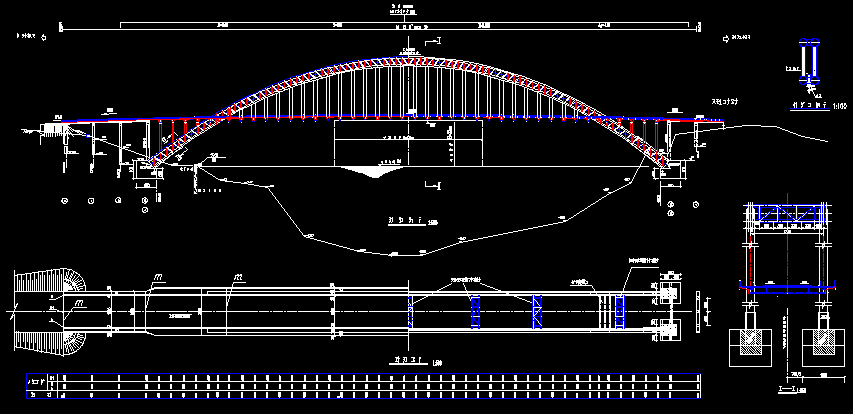

健跳大桥施工图（钢管混凝土桁构式拱肋中承式拱，净跨245米）

图示

采用钢管混凝土桁构式拱肋的中承式拱，净跨径245米。拱轴线为二次抛物线，矢跨比1/5，拱肋为等高等宽的钢管混凝土桁构，上下弦杆断面为平放的哑铃形，圆管外径为800毫米，璧厚除拱脚埋设段和起拱线以上20米范围内为16毫米，其它为14毫米。水平两钢管间净距为300毫米，之间设缀板连成一体，缀板为厚度12毫米的钢板。竖向钢管间设竖直腹杆和斜杆，腹杆外径均为350毫米，璧厚为12毫米，腹杆成对设置，分别与弦杆的圆管直接相连。拱肋截面总高度为4.4米，总宽1.9米。拱脚起拱线以上16.766米范围，沿桁构外面用50号钢筋混凝土外包，形成一高4.8米宽2.3米的钢筋混凝土箱肋断面（外包段增设剪力键，并对配筋进行了调整，拱脚预埋筋加长）。拱肋主要材料规格为：上、下弦杆主管、腹杆和缀板、横联均采用16Mn钢，主管拟采用螺旋焊接管；钢管接长焊缝以及缀板的横桥向连接焊缝（缀板与缀板的对接焊缝）均应保证其强度大于或等于母材的强度标准值；腹杆采用无缝钢管；上、下弦杆主管内、缀板内腔充满混凝土标号为50号；采用能补偿收缩值的微膨胀混凝土，同时设法降低混凝土的水化热。

我将目录贴出来吧，方便大家下载，希望楼主别介意。

图纸基本齐全，但时间比较早，1999年。

希望大家不要太介意啦！

楼主，你太会挣钱， 下载还要购买附件

这桥跨度挺大的，运营八年了，已经开始检测加固了。
钢管混凝土拱桥，问题多多啊。

回复 killxad 的帖子

能将检测报告发上来吗？

主跨245米 99年算比较大的跨径了呀！

主跨245米的拱桥在99年算是比较大的跨径了！

killxad 兄能顺便将该桥的检测加固报告发上来吗

这桥在我家隔壁镇

扣钱之后不准我下载，跳出来说特定用户才能下载，那我购买钱钱呢？

钢结构的应该都是维护费用高

大治河120m系杆拱桥初步设计图
（站内有该桥的施工图，见57576） 六奉公路

大家下了内容怎么样，详实吗？
