如何使用自定义的梁截面做变截面梁 急急~！！！！

自定义梁截面我会做，变截面梁我也会做，但是变截面只能用ansys里面提供的截面形式，自定义的我总是做不了变截面，不知道有谁会不？

选用beam189单元，可以通过自定义截面做成变截面形式，不过要注意左右两个截面在自定义时的网格划分。

我做的时候提示有问题，我就怀疑是网格划分的问题，是不是两端的界面网格划分的份数要是一样的啊？还是相似就可以了呢？谢谢了

回复 3# gaoshuye


    采用188,189都是可以的，注意，截面网格划分的数目必须一致，最好选用映射网格划分，还有一个重点就是要进行梁单元的截面偏移，保证成为顶板水平，底板变化的变截面。
主要的命令：
1。自定义梁截面，就是用点、面命令绘制所需要的面形状，必须事先定义PLANE82或MESH200定义单元类型，用于网格划分。
2。定义完梁截面后，划分网格，网格数目必须一致，用SECWRITE命令将截面保存为文档（后续调用），保存后清除截面。
3。建立梁节点，运用SECREAD命令写入梁截面，建立单元。
注意：对于变截面梁单元，每一个单元对应于两个截面，对于按某一线形变化的截面，肯定有很多梁截面，所以不可能一个一个截面的绘制，所以要采用*DO循环来解决。
本人大致介绍了过程，要多学习下例子，并不难。
最重要的是建模的思路，方法并不是唯一的。

回复 4# CHINSHLIA


    我就是搞不懂变截面里面有一个选项：
SECTYPE,3,TAPER, ,m3
SECDATA,1,0,0,0
SECDATA,2,100,0,0

这个 SECDATA,1,0,0,0
       SECDATA,2,100,0,0  后面的数字式什么意思呢，我实在不会取啊，能不能告诉我一下~~~顺便把我的命令流拿出来，高手帮我看看，我错在哪里
--------------------------------------------------

finish
/clear,nostart
/prep7
et,1,82  !注意划分截面单元需要用PLANE82单元。此处千万别用梁单元
mp,prxy,1,1/3  !定义泊桑比
mp,ex,1,2.07e11
k,1,0,0,0
k,2,0,-10,0
k,3,25,-10,0
k,4,35,-20,0
k,5,45,-50,0
k,6,95,-50,0
k,7,105,-20,0
k,8,115,-10,0
k,9,140,-10,0
k,10,140,0,0
*do,i,1,9,1
l,i,i+1
*enddo
l,1,10
k,11,45,-20,0
k,12,51,-40,0
k,13,89,-40,0
k,14,95,-20,0
k,15,92,-10,0
k,16,48,-10,0
*do,i,11,15,1
l,i,i+1
*enddo
l,16,11
FLST,2,10,4
FITEM,2,1
FITEM,2,2
FITEM,2,3
FITEM,2,4
FITEM,2,5
FITEM,2,6
FITEM,2,7
FITEM,2,8
FITEM,2,9
FITEM,2,10
AL,P51X
FLST,2,6,4
FITEM,2,11
FITEM,2,12
FITEM,2,13
FITEM,2,14
FITEM,2,15
FITEM,2,16
AL,P51X
ASBA,       1,       2

lesize,1,,,1
lesize,2,,,1
lesize,3,,,2
lesize,4,,,1
lesize,5,,,2
lesize,6,,,1
lesize,7,,,2
lesize,8,,,1
lesize,9,,,1
lesize,10,,,6
lesize,11,,,1
lesize,12,,,2
lesize,13,,,1
lesize,14,,,2
lesize,15,,,2
lesize,16,,,2
amesh,all
secwrite,jiemian1,sect,,1
finish
/clear,nostart
/prep7
et,1,82
mp,prxy,1,1/3
mp,ex,1,2.07e11
k,1,0,0,0
k,2,0,-10,0
k,3,25,-10,0
k,4,35,-20,0
k,5,45,-40,0
k,6,95,-40,0
k,7,105,-20,0
k,8,115,-10,0
k,9,140,-10,0
k,10,140,0,0
*do,i,1,9,1
l,i,i+1
*enddo
l,1,10
k,11,45,-20,0
k,12,51,-35,0
k,13,89,-35,0
k,14,95,-20,0
k,15,92,-10,0
k,16,48,-10,0
*do,i,11,15,1
l,i,i+1
*enddo
l,16,11
FLST,2,10,4
FITEM,2,1
FITEM,2,2
FITEM,2,3
FITEM,2,4
FITEM,2,5
FITEM,2,6
FITEM,2,7
FITEM,2,8
FITEM,2,9
FITEM,2,10
AL,P51X
FLST,2,6,4
FITEM,2,11
FITEM,2,12
FITEM,2,13
FITEM,2,14
FITEM,2,15
FITEM,2,16
AL,P51X
ASBA,       1,       2
lesize,1,,,1
lesize,2,,,1
lesize,3,,,2
lesize,4,,,1
lesize,5,,,2
lesize,6,,,1
lesize,7,,,2
lesize,8,,,1
lesize,9,,,1
lesize,10,,,6
lesize,11,,,1
lesize,12,,,2
lesize,13,,,1
lesize,14,,,2
lesize,15,,,2
lesize,16,,,2
amesh,all
secwrite,jiemian2,sect,,1
finish
/clear,nostart
/prep7
et,1,188   !定义梁单元，该单元必须是支持采用自定义截面的单元类型。
mp,prxy,1,1/3  !定义泊桑比
mp,ex,1,2.07e11  !定义弹性模量
sectype,1,beam,mesh   !指定读入的截面类型在后面使用中编号
secoffset,cent        !指定截面在梁纵轴上的偏移量
secread,'jiemian1','sect',,mesh
SECPLOT,1,1
sectype,2,beam,mesh   !指定读入的截面类型在后面使用中编号
secoffset,cent        !指定截面在梁纵轴上的偏移量
secread,'jiemian2','sect',,mesh
SECPLOT,2,1

SECTYPE,3,TAPER, ,m3
SECDATA,1,0,0,0
SECDATA,2,100,0,0
k,1,0,0,0
k,2,100,0,0
k,3,100,50,0
l,1,2
latt,1,,1,,3,,3
lesize,all,,,1
lmesh,all

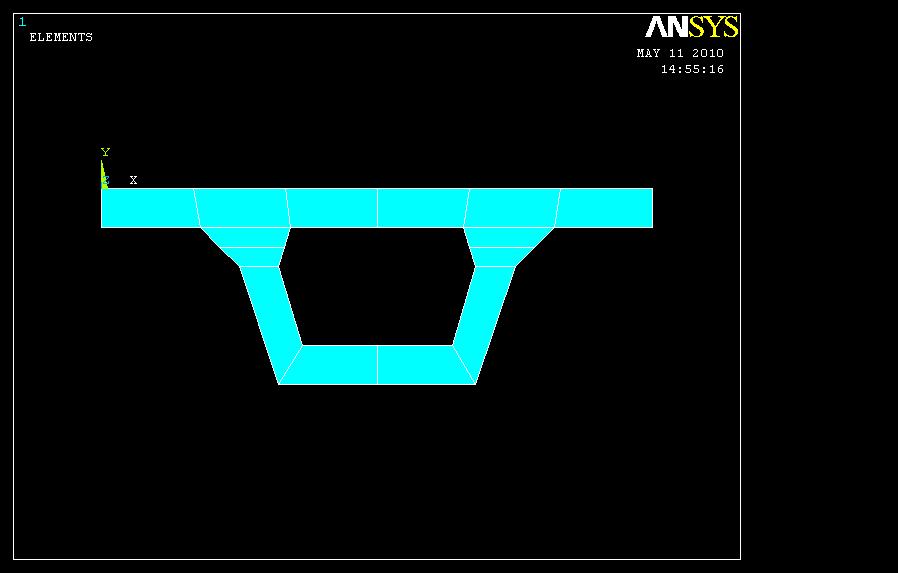

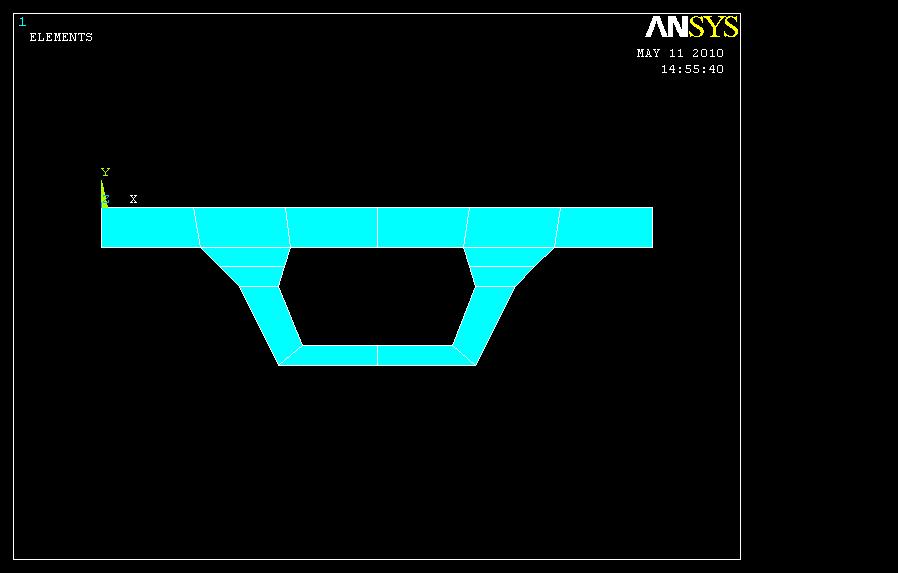

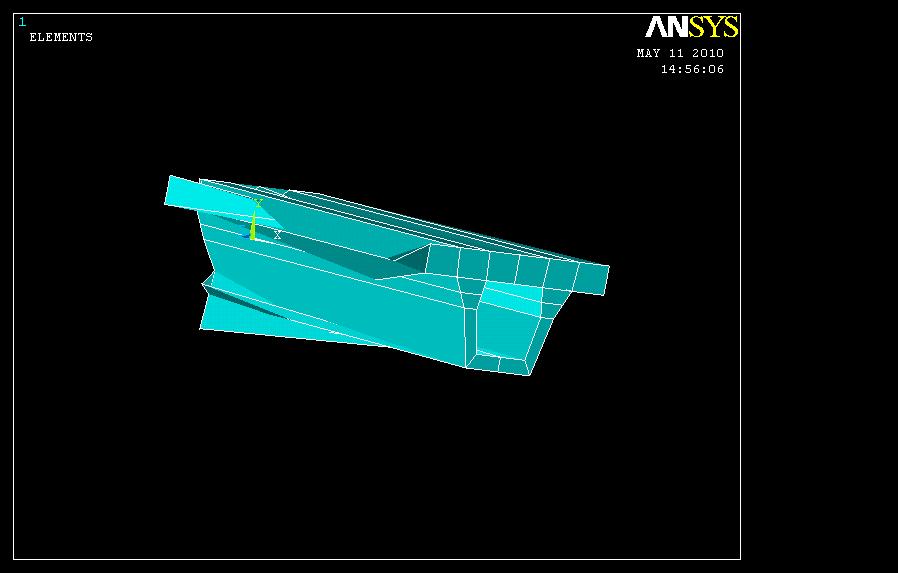

我的第一个截面和第二个截面感觉都还可以，怎么到最后就乱了

secdata,val1,val2,val3,……，val10
其中val1～val10为数值，如厚度、边长、沿边长的栅格数等，每种截面是不同的，
secdata命令与sectype配合使用，看看help文件你就会明白了

这个命令有个要求，前后连接的两个截面要求拓补关系一致

回复 8# suker

secdata后面的值是数值大小没错，可是那是在等截面梁里面啊，要是在变截面梁里面，好像后面的数值是位置什么的，我刚刚在网上看，也不看出什么结果，还有就是两个截面的拓扑一样是什么意思呢？？谢谢了

回复  suker

secdata后面的值是数值大小没错，可是那是在等截面梁里面啊，要是在变截面梁里面，好像后面 ...
gaoshuye 发表于 2010-5-11 16:21


登录/注册后可看大图

    后面的数值跟你选的sectype有关，ansys里定义了11中常见类型的截面，各种截面的具体数值形式又各不相同，你看看ansys 的帮助文件，揣摩一下，
前后拓扑一致指的是截面的网格话费要大体一致，每条边的栅格数要一样

回复 5# gaoshuye


secdata,1,0,0,0     表示，将截面1定位于坐标0,0,0
secdata,2,100,0,0  表示，将截面2定位于坐标100,0,0
前面的人，光说一大堆解释，到最后跟什么也没说一样
总结一下，secdata在sectype取不同的类型时，后面数值表示的意义也有所不同
当sectype,ID,beam,...
那么后续用sectypedata表示定义系统自定义截面的尺寸
当sectype,ID,taper
secdata,val1,val2,val3,val4,...
val1表示截面ID号，VAL2,VAL3,VAL4表示你要将截面定位的坐标
说的够明白了吧

回复 5# gaoshuye

首先，建立变截面梁单元最好采用直接建模法，即n命令，不要采用K命令。
第二，你的偏移不对，偏移梁量是要计算的，SECOFFST,CENT，结果的变截面将使梁像梯形一样的梁而不是顶板水平，底板变高度的那种梁体。

回复 12# CHINSHLIA

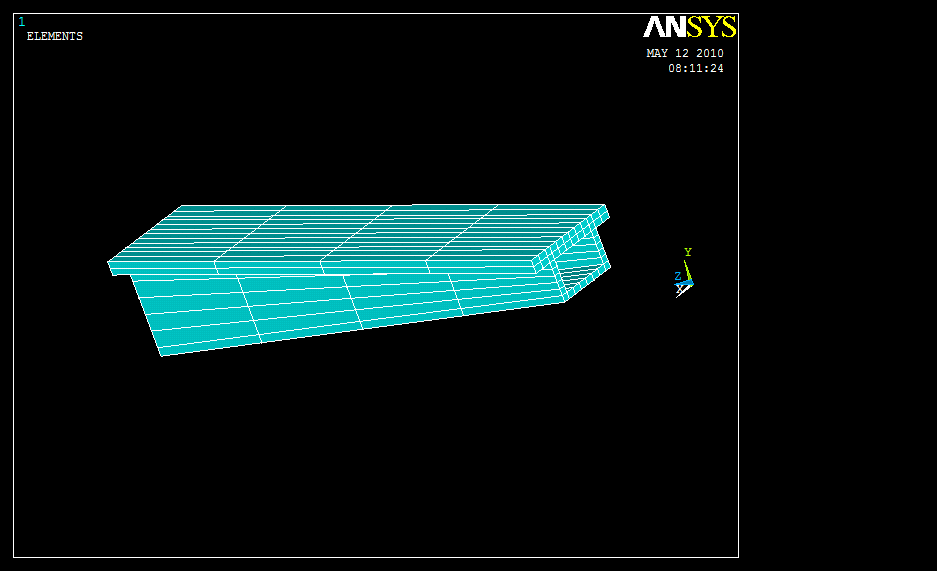

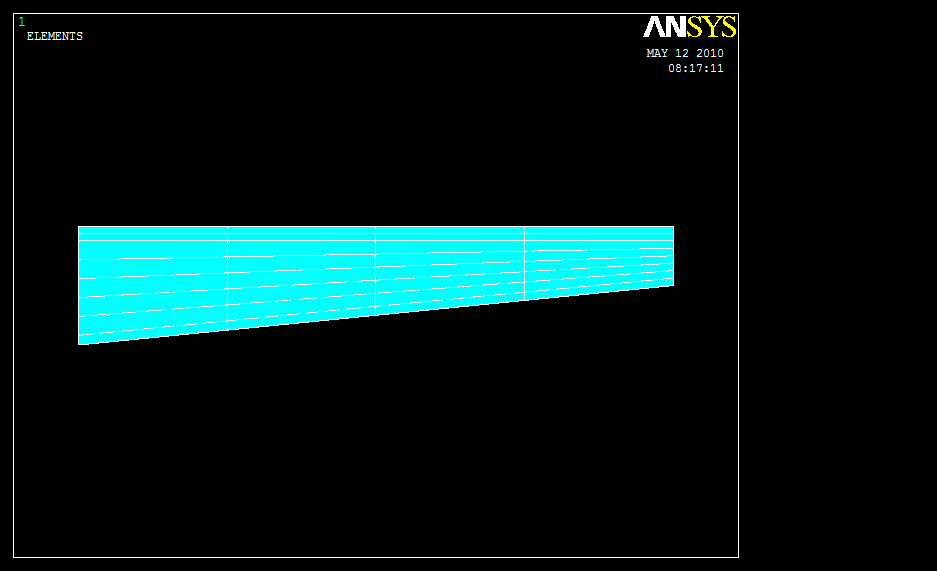

    哦，谢谢你了，也谢谢各位了，昨天看了一个例子，大概能做了一个变截面出来了，做这个东西，还是有一些例子好做~~~~

是的，必须要求两个截面的拓扑结构完全一致才可以的！

是的，必须要求两个截面的拓扑结构完全一致才可以的！
