日本已建波形钢腹板桥赏析

jingdeng · 发表于 2009-9-29 17:15:46

栗东桥

日本，栗东低塔斜拉桥

最大跨径为170m

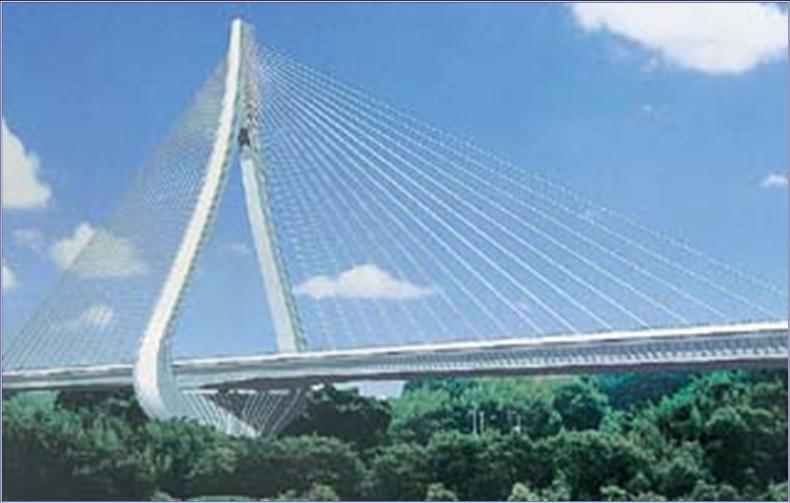

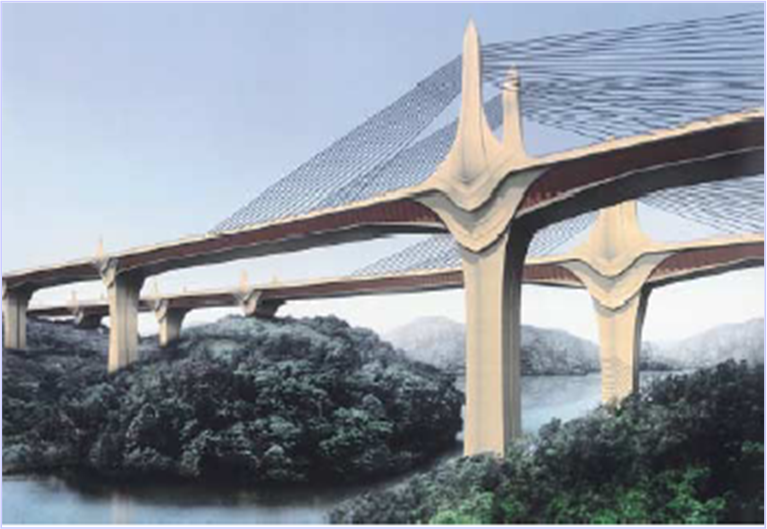

矢作川桥

日本、矢作川斜拉桥

174.7m+2×235.0m+174.7m

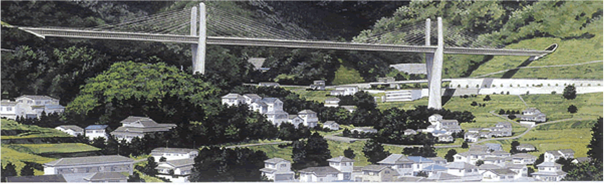

日本、日见低塔斜拉桥

91.8m+180m+91.8m

德国

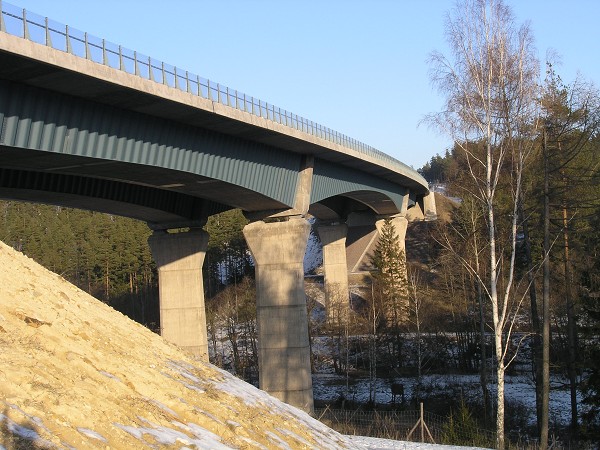

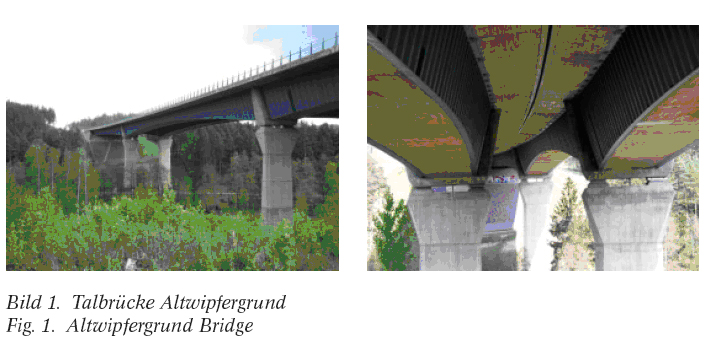

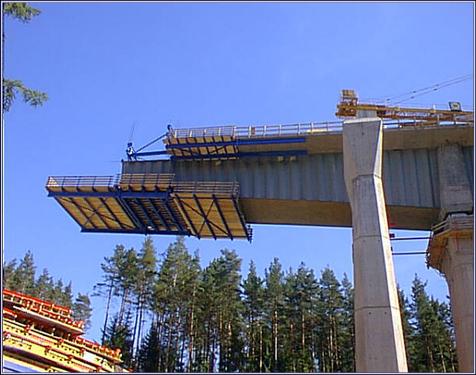

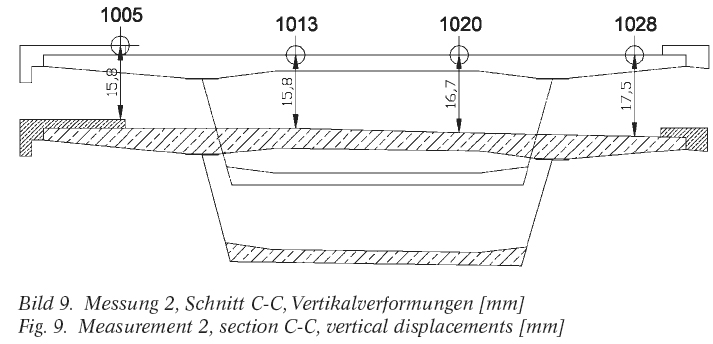

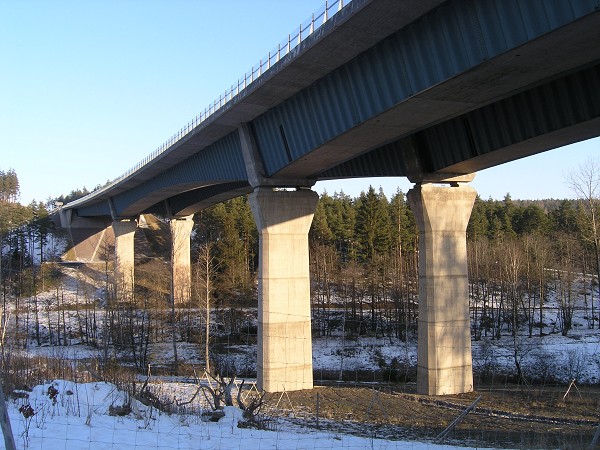

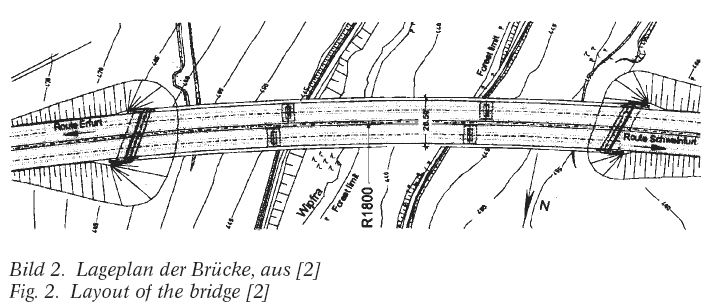

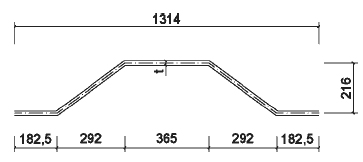

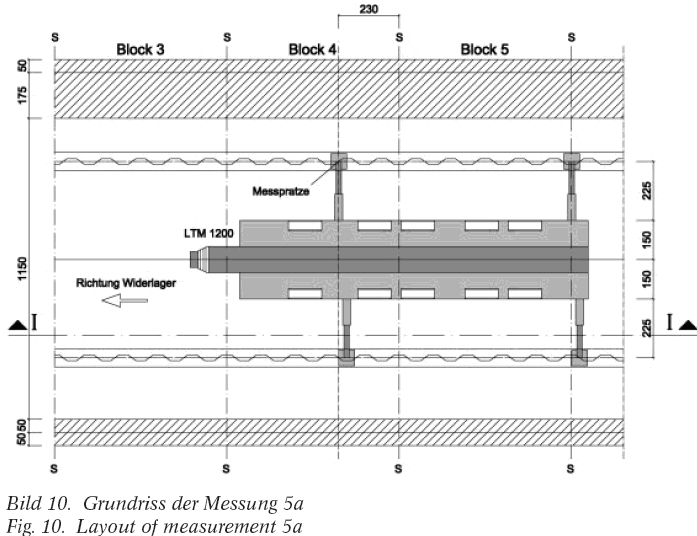

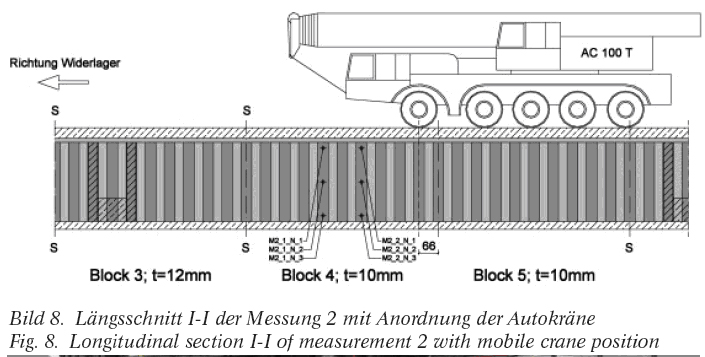

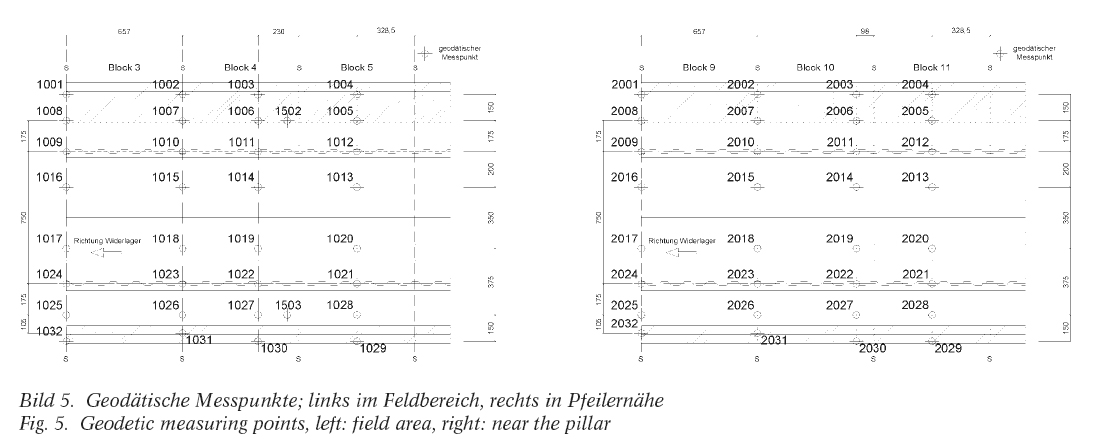

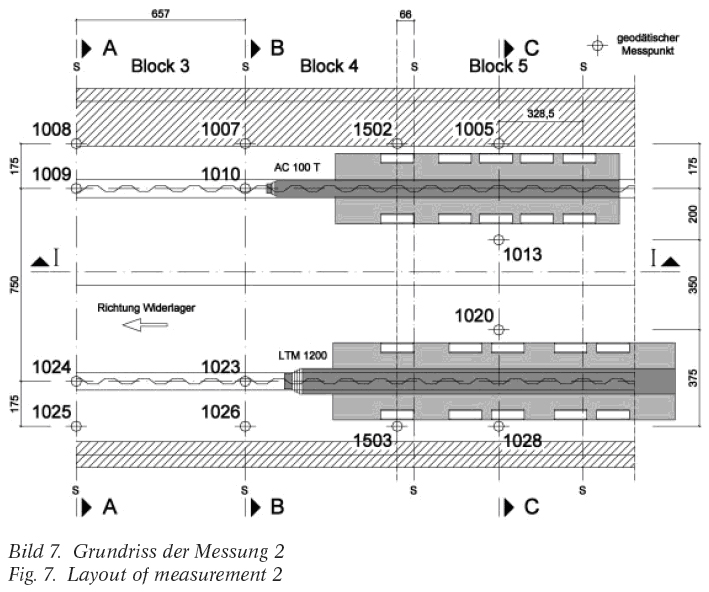

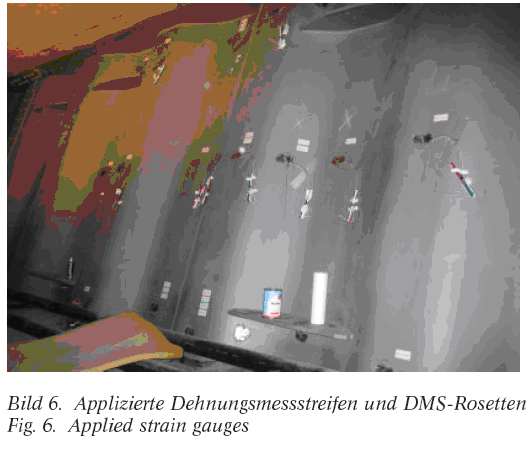

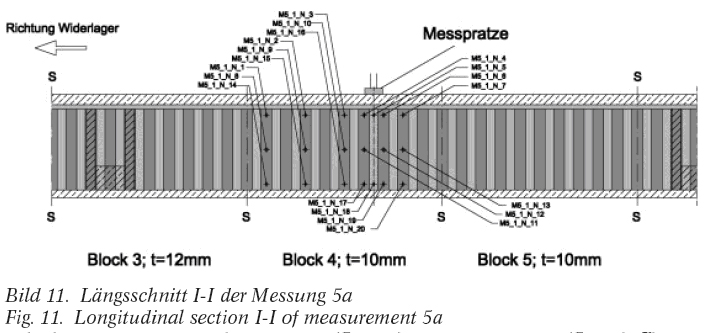

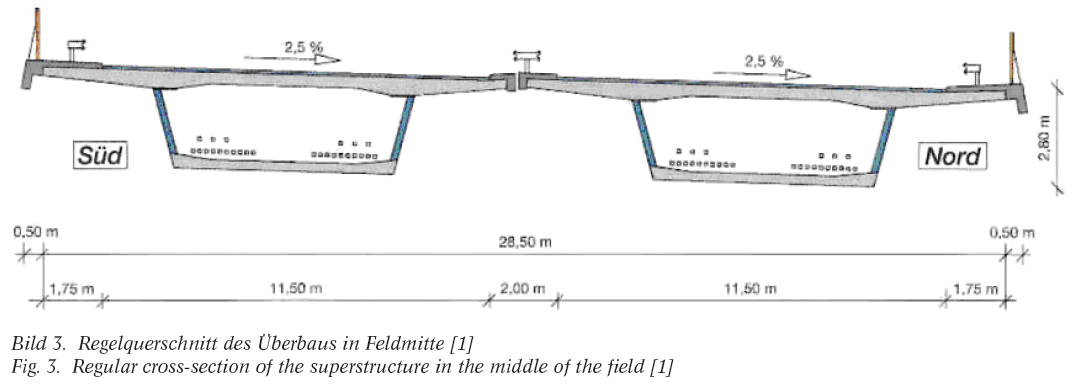

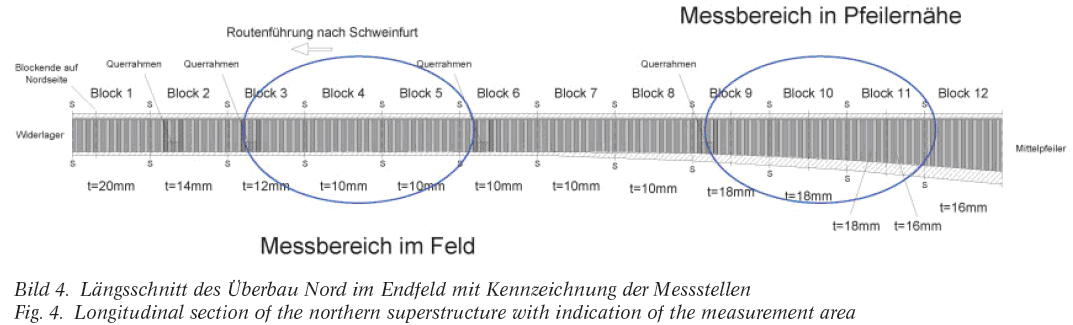

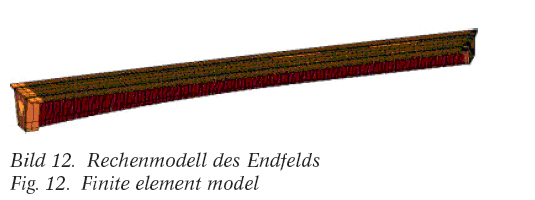

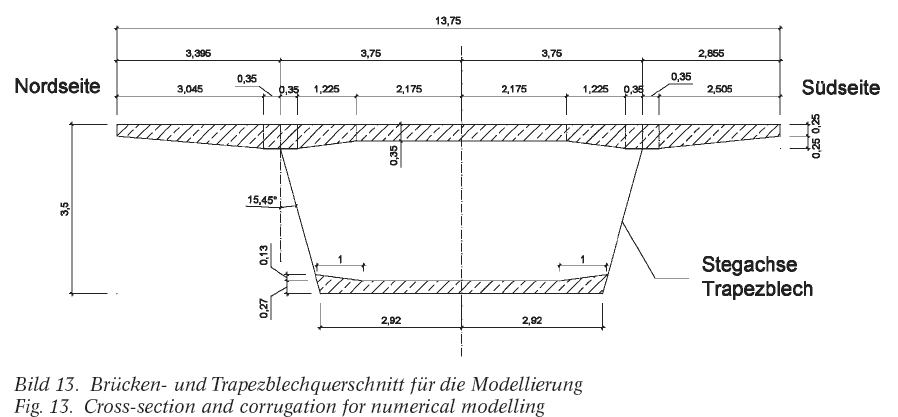

Altwipfergrund 桥，在建

wbqpyr · 发表于 2010-4-21 19:38:07

十分感谢楼主的分享！
十分感谢楼主的分享！

mingyulubo · 发表于 2015-1-13 08:39:37

有没有日本曾宇川桥的相关资料啊？急需！

池润苗 · 发表于 2009-9-30 10:08:51

波形钢腹板的作用是什么？解释一下啊。我认为是不是提高了局部失稳刚度，但是对于整体的刚度是否有影响？看施工图，不知道中间是否还有横隔板？望解答

qingfengji... · 发表于 2009-9-30 18:33:41

波形钢腹板是一种新型结构
应该很有发展空间
国内对此研究还处于初步阶段

qingfengji... · 发表于 2009-9-30 18:53:37

东南大学交通学院万水教授对这个有研究
重点可以找找他的论文看看

万水，男，1960.4出生。1995.6在南京航空航天大学获工学博士学位，1997.6从南京理工大学博士后流动站出站。现为东南大学交通学院教授，国际桥梁与结构工程学会会员，南京交通运输协会理事。2001- 2006年7次赴丹麦技术大学做客座访问教授，从事计算力学理论研究。研究方向： 1．计算固体力学进行了内容广泛的结构有限元分析和应用工作。对桥梁结构力学特性进行有限元分析，解决工程中出现的结构力学问题，为新型组合结构的研究提供理论依据。同时进行了有限元的网格生成和求解器的编程工作。进行了结构的温度场、热应力和弹塑性力学特性的分析。开展了有限元程序自动生成系统的应用研究，进行了数学物理方程的FE单元子程序自动生成。进行了纺织物及针织增强复合材料结构的有限元分析，开展了纺织结构神经导管的力学特性有限元分析。2001~2003在丹麦技术大学(DTU)做高级访问学者期间，从事断裂力学和弹塑性材料、粘弹和粘塑性材料的非线性有限元理论的研究。 2．计算流体动力学在这个研究领域中，开展了结构-流体耦合作用问题，流体-弹性圆柱腔体耦合动力学问题的研究，利用ALE法进行了液体大晃动的液－固耦合问题研究。开展了浮桥-流体耦合作用理论、浮基多体动力学和多浮体动力学的研究。2003~2005年，与丹麦技术大学（DTU）合作，进行计算流体动力学的研究。2002~2003年，与丹麦气象研究所(DMI)进行合作，进行丹麦海域水动力学有限元建模的研究。2004~2006年，与丹麦气象研究所进行合作，进行物理海洋学和海浪预报的研究工作。 3. 桥梁结构分析与设计进行了波形钢腹板PC组合箱梁力学特性的研究，主持完成了与之相关的国家自然科学基金项目。开展了波形钢腹板PC组合箱梁在桥梁工程中的推广工作。2003完成的波形钢腹板PC组合箱梁桥结构分析、设计与试验，研究成果于2004年获河南省交通科技进步1等奖和河南省科技进步3等奖。2004开展了波形钢腹板PC组合箱梁足尺梁设计建造和载荷试验工作，开展了波形钢腹板PC组合箱梁实桥化技术的研究。波形钢腹板PC组合箱梁力学特性的研究成果于2004年获河南省交通科技进步1等奖和河南省科技进步3等奖。近五年在国内外重要刊物上发表学术论文情况 1.Mesh Generation for Finite Element Analysis of Electric Machines.Journal of Southeast University.2002,18(1) 2.Determination of load- carrying capacity of perfectly - plastic structures by a series of linear-elastic solutions.BYGNINGSSTATISKE MEDDELELSER.2002,73(2) 3.Finite Element Program Generator and the Apply in Engineering The Second International Conference on Advances in Structural Engineering and Mechanics.ASEM'02,Korea,2002. 4.有限元程序自动生成技术及其在教学和科研中的应用.东南大学学报（社哲版.高教专辑）2002,(1). 5.波形钢腹板预应力组合箱梁的受力特性试验研究.黑龙江工程学院学报.2003,17(3). 6.利用有限元确定理想塑性材料厚壁管的极限承载能力.中国首届城市与工业安全国际会议论文集.中国南京,2003. 7.波形钢腹板PC组合箱梁结构设计与试验研究.公路交通科技.2004,21(7). 8.复合材料桥面板的应用和研究进展.公路交通科技.2004,21(8). 9.波形钢腹板PC组合箱梁结构特点分析与试验研究（EI收录）.南京理工大学学报.2004,28(5). 10.Finite Element Program Generator and the Apply in Engineering (EI收录).Journal of Ship Mechanics.2004,8(3) 11.FEM on Collapse Load Carrying Capacity of Elasto- plastic Structures (EI收录).Journal of Ship Mechanics. 2004,8(6). 12.Determination of Load-carrying Capacity of Perfectly -plastic Structures by a Series of Linear- elastic Solutions.The Second International Conference on Structural Engineering,Mechanics and Computation, Cape Town, South Africa.2004. 13.Experimental Study and Design of Prestressed Concrete Box-girder with Corrugated Steel Webs. IABSE Symposium 2004 Meteropolitan Habitats and Infrastructure.Shanghai, China.2004. 14.FRP桥面板结构特点与实例(EI收录).南京理工大学学报.2005,29(1). 15.波形钢腹板PC组合箱梁设计和施工方法研究.华东交通大学学报.2005,22(1). 16.波形钢腹板PC连续箱梁人行桥设计与建造.第十四届全国结构工程学术会议论文集.工程力学（增刊）.2005. 17.Generating Finite Element Program of Navier-Stokes Equation by Means of FEPG International Conference on Mechanical Engineering and Mechanics.2005,Nanjing,China.2005. 18.Solving Navier-Stokes Equation by a Mixed Interpolation Method. Journal of Southeast University.2006. 19.Using Finite Element Program Generator to Solve Navier-Stokes Equation.COMPUTATIONAL METHODS IN ENGINEERING AND SCIENCE. EPMESC X, CHINA,2006. 20.波形钢腹板PC箱梁桥的结构特点与施工.第十五届全国结构工程学术会议论文集.工程力学（增刊）,2006. 21.桥梁景观CAD技术研究.公路交通技术.2001,(3). 22.混凝土箱梁温度场有限元分析.公路.2001,(9). 23.Experimental Research on Bi-prestressed Concrete Full-span Beam.The First International Conference on Steel and CompositeStructures.ICSCS'01 in Busan, Korea.2001. 24.斜拉桥景观三维模型生成技术研究(EI收录).南京理工大学学报.2002,26(3) 25.钢桥面铺装力学特性试验研究.公路交通技术.2002,(4) 26.双预应力混凝土足尺梁的试验研究.南京理工大学学报.2002,26(5) 27.波形钢腹板PC组合箱梁桥的结构特点及实例分析(EI收录).公路交通科技.2002,19(3) 28.波形钢腹板剪切曲屈分析及其几何尺寸设计.第十一届全国结构工程学术会议论文集.工程力学（增刊）,2002. 29.Robest Delaunay Tetra－hedronal Meshing Coupled with Advancing Front Method Journal of Southeast University.2002,18(2) 30.Composite Grid Method for Analysis of Electro－magnetic Field(EI收录).Journal of Southeast University. 2003,19(1) 31.Prediction of the Thermoelastic Properties of Knitted Structural Composites Using FEM (EI收录).Journal of Southeast University.2003,19(3) 32.波形钢腹板预应力混凝土组合箱梁的结构设计.华东公路.2003,(3) 33.波形钢腹板PC组合箱梁弯曲性能试验研究(EI收录).武汉理工大学学报.2004,28(1) 34.波形钢腹板PC组合箱梁剪力滞效应的空间有限元分析.土木工程学报. 2004,37(9) 35.纳米铜润滑油耐磨性能的实验研究.云南大学学报. 2005,3(3A) 36.具有桁架和全腹板组合体系的新建撒丁高架桥.世界桥梁.2005,(2) 37.波形钢腹板PC组合箱梁人行桥-长征桥的有限元分析.华东交通大学学报.2006.（4） 38.波形钢腹板PC箱梁人行桥的设计与施工.施工技术.2006,35(3) 39.波形钢腹板PC组合箱梁桥的应用与研究进展.黑龙江工程学院学报.2006.20(1) 40.波形钢腹板PC组合箱梁在我国桥梁工程中的应用.湖南交通科技.2006,(4) 41.波形钢腹板PC组合箱梁设计和施工方法研究.中外公路.2006.26(2) 42.Numerical Simulation of the Deformation Behaviour of Weft Knitted Fabrics for Composites Reinforcement Journal of Ship Mechanics.2006.(6) 43.Structural Analogy for Dynamic Analysis of Liquid Sloshing Journal of Southeast University.2002,18(2) 44.ALE Finite Element Analysis of Nonlinear Sloshing Problems Based on the Fluid Velocity Potential Transactions of Nanjing University of Aeronautics and Astronautics. 2003,20(1) 45.波形钢腹板箱梁的扭转与畸变分析及试验研究.桥梁建设.2003,(6) 46.剪切变形对波形钢腹板箱梁挠度的影响.交通运输工程学报. 2002,2(4) 47.波形钢腹板组合箱梁在对称加载作用下剪力滞效应的试验研究(EI收录).中国公路学报. 2003,16(2) 48.波形钢腹板箱梁横隔板间距的研究.公路交通科技. 2004,21(10) 49.波形钢腹板预应力混凝土箱梁的试验研究 (EI收录).中国公路学报.2004,17(4) 50.波形钢腹板箱梁的偏载作用下的力学性能(EI收录).交通运输工程学报.2004,4(2) 51.波形钢腹板PC组合箱梁试验全过程分析.苏州科技学院学报.2004,17(2) 52.波形钢腹板PC组合连续箱梁人行桥设计介绍.苏州科技学院学报.2004,17(3) 53.Flexural Calculation Mode for Composite Box Girder with Corrugated WedsIABSE Symposium 2004 Meteropolitan Habitats and Infrastructure. Shanghai, China.2004. 54.波形钢腹板PC组合箱梁桥的建造.黑龙江工程学院学报.2005.19(3) 55.波形钢腹板PC连续箱梁桥的施工.山东交通学院学报(增刊).2005. 56.程序自动生成技术在先进传热研究中的应用.第三届全国工程计算流体力学学术会议.2005.12 57.波形钢腹板-混凝土组合箱梁截面变形的拟平截面假定及其应用研究.工程力学 2005.(5) 58.泼河大桥的波形钢腹板PC箱梁施工.黑龙江工程学院学报.2006.21(3)

jingdeng · 发表于 2009-10-6 16:39:54

波形钢腹板——混凝土组合梁桥
钢－混凝土组合结构，以充分发挥钢和混凝土材料为特点。成为一种具有一定优势的桥梁结构。
20世界80年代建造的法国Mpaupre桥，将钢梁的腹板改为沿轴线方向波纹形构造，为改善上述问题提供了一种可行方案。这种结构称为波形钢腹板－混凝土组合结构。波形构造的钢腹板沿梁轴向的刚度很小，受到压力时主要发生横向弯曲变形。由于波形钢腹板具有这种受力性能，组合截面受到的预加力主要由混凝土承担，而徐变和收缩引起的混凝土轴向变形大部分都自由释放。波形钢腹板的另一个特点是横向刚度大，不需要附加加劲构造，且所用钢板较薄，故也节省了不少钢材用量。
日本是波形钢腹板桥梁发展最快的国家，目前已建近20座这种桥梁。这些桥梁的结构形式有简支梁、连续梁、连续刚构及T型刚构。
在占自重25％左右的腹板改用波形钢腹板后，上部结构自重大幅度减小，下部结构的工程量及费用减少；同事，因不采用混凝土腹板，相应减少了钢筋、模板工程，缩短了工期且施工方便。从结构受力方面来看，波形钢腹板的剪切压曲屈服强度较高，混凝土板的有效预压应力高，在结构构造方面，钢板与混凝土板之间的粘结力有所增强，从而提高了相关构造施工性能与经济性能。
