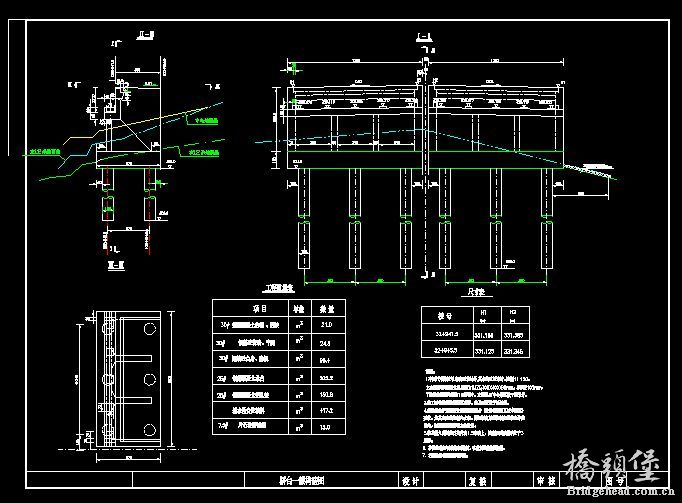

扶臂式桥台

扶壁式桥台由台帽、垂直立板、侧墙、扶壁、承台和桩基部分组成。垂直立板起到挡土做用，台前不需要溜坡；扶壁可以承受台后土压力产生的弯矩，台高（填土高度）也可以做到10米以上

构造要求
1、        扶壁式桥台的混凝土强度等级不应低于C25，受力钢筋直径不应小于12mm，间距不宜大于25cm.混凝土保护层厚度不应小于3cm。
2、         两扶壁之间的距离宜取桥台高度的1/3～1/2。
3、        扶壁的厚度宜取扶壁间距的1/6～1/4，可采用50cm～80cm。
4、        垂直立板的厚度应不小于50cm。
5、        扶壁式桥台横桥向宽度大于25m时，宜分幅而做。
6、        两侧墙宜做成直墙式并加厚，以起到挡土做用。

内力计算简化模型
    1、垂直立板，若板的长宽比≥2时，按单向连续板计算；若板的长宽比﹤2时，按双向连续板计算。
2、扶壁可简化为悬臂的T 形梁进行计算，其中立板为梁的翼，扶壁为梁的腹板。
