形形色色的人行桥（一）

     先来一座跨A4高速公路的一座人行钢拱桥，位于波兰境内，技术参数未知。


另一座波兰境内跨越A4高速的人行桥A-037（“"Krzywy Kij"），建成于2000，为半扇形索面非对称人行斜拉桥。该桥采用钢塔，桥面采用预应力混凝土结构，主跨62.4m，总长70m，桥面宽4.44m，塔高21.5m。"Krzywy Kij" 意思是折断的棍子"Broken Stick"，是指塔形。设计者：Mosty Worclaw s.c.，结构工程师：Zespol Badawczo-Projektowy Mosty Wroclaw s.c.。位置为：N 50º 50,669' E 017º 15,224'。
相关文献：
                          Freyssinet cable-stayed structures, Freyssinet International, Vélizy-Villacoublay (France) , 2004; pp. 47.
                          Ouvrages haubanés sur l'A4, in "Freyssinet Magazine", January - April 2002, n. 213 .
                          Berger, K.   Examples of newly built footbridges in Poland, presented at Footbridge 2002, Paris, 20-22.11.2002.


   一座桁架人行桥，位于Valence, Drôme (26), Rhône-Alpes, France，跨越A7高速，建成年代及技术参数未查到。






     丹麦奥尔胡斯市的几座人行桥:
   Aarhus Footbridge III
   Aarhus Footbridge II
          Aarhus Footbridge I

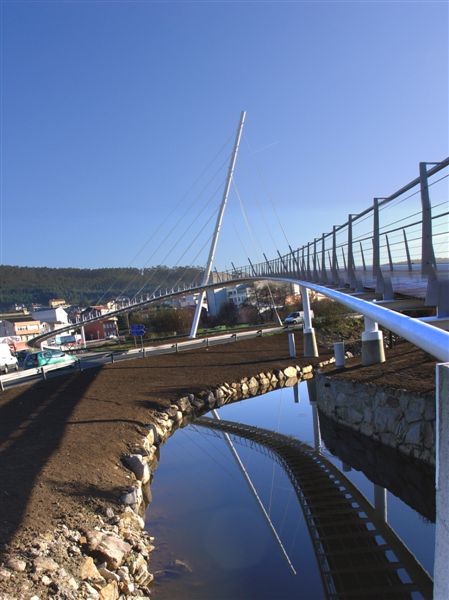

    下面为一座西班牙的人行桥，Agro Footbridge，建于2006-2007年，位于Arteixo, La Coruña, Galicia, Spain，独塔斜拉桥。
  设计师Designer为Antonio González Serrano；合作建筑师Julio Besiga Díaz Blanco；土木工程师Francisco Mesonero Ramos（做微型桩的）。
  总长160m，跨径为17.50 m - 60 m - 17.50 m，使用结构钢材55 575 kg，木材260 m2   ，，微型桩总长1 154.50 m。耗资

Panorama Bridge，建于2004年，位于Langkawi, Kedah, Malaysia，人行斜拉桥。Architecture：Wyss Planning Consultants；Structural engineering： Holtschi & Schurter
相关文献：Russell, Lisa   Footbridge Awards 2005, in "Bridge Design & Engineering", 4th Quarter 2005, n. 41 v. 11 .

以下照片来自互联网，拍摄者Lim Chin Beng







下面一座人行斜拉桥位于Lincluden, Dumfries and Galloway, Scotland, United Kingdom ，A75和A76高速汇合处。


file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.gif
圣乔治人行桥，位于Lyon, Rhône (69), Rhône-Alpes, France，建于1852年，悬索桥，跨越索恩河。主跨75.415m，总长79m，桥宽3.80m。
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.gif
1944年9月2日毁于德军铁蹄，后又按原桥型重建，1998年~1999年大修。













Abercorn Ramp 人行拱桥，位于Savannah, Chatham County, Georgia, USA





         Aberfeldy 人行斜拉桥，塔为A字型，建于1992年，位于Aberfeldy, Perth and Kinross, Scotland, United Kingdom，主跨63m。相关网站：I.Struct.E. Study Group on Advanced Composites: Aberfeldy Footbridge.
相关文献：
        Fernández Troyano, Leonardo   Tierra sobre el agua, Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid (Spain) , ISBN 8438001483, 1999; pp. 70.
        Harvey, W. J.   A Reinforced Plastic Footbridge, Aberfeldy, UK, in "Structural Engineering International", November 1993, n. 4 v. 3 .

        Abteibrucke人行拱桥，建于1915~1916年，位于Alt-Treptow, Treptow-Kopenick, Berlin, Germany，跨越施普雷河，钢筋混凝土结构。

Ponte dell'Accademia 建于1933年，位于意大利威尼斯, 威尼托区圣马可与多尔索杜罗之间，跨越大运河（Cancal Grande），人行拱桥，拱由叠合木板制成。

不错不错，辛苦了

4# YANGEU
呵呵，谢谢，还有一些，正在慢慢整理中。

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.gif      下面为一座位于德国巴登符腾堡州卡尔斯鲁厄的人行桥，跨越Adenauerring，建于1967，加腋箱梁桥，宽度4.10m，高5.51m，总长95.40m，跨径为27.35-27，drop-in span为19.26m，
file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/msohtml1/01/clip_image001.gif
相关文献：Schlaich, Jorg   Ingenieurbauführer Baden-Württemberg (1st edition), Bauwerk Verlag, Berlin (Germany) , ISBN 3934369014, 1999; pp. 103.





        Agen 人行桥，1841年建成，2002年重建完成，位于法国阿基坦洛特加龙省（47）阿根，跨越加伦河，悬索桥，倾斜吊杆。塔、缆索、吊杆均为钢材，主跨174.25m，总长263m，跨径29.5m-174.25m-20.60m，2根缆索，桥宽2.30m，塔高20m。

长见识，楼主辛苦了！
